共模半导体推出2A低功耗高精度LDO稳压器 GM15001

时间:2024-12-24
  低功耗高精度LDO稳压器GM15001
  GM15001 是一款超小型、低静态电流、低压差稳压器(LDO)。该器件能够实现 2A 的驱动电流并具有出色的交流性能(负载和线路瞬态响应)。该器件具有 0.75V 至 5.5V 的输入范围以及 0.5V 至 3.7V的输出范围,并在负载、线路输入和温度上具有 1.5% 的极高精度。此性能非常适合为更低的现代微控制器 (MCU) 内核电压和模拟传感器供电。
  1 关于产品

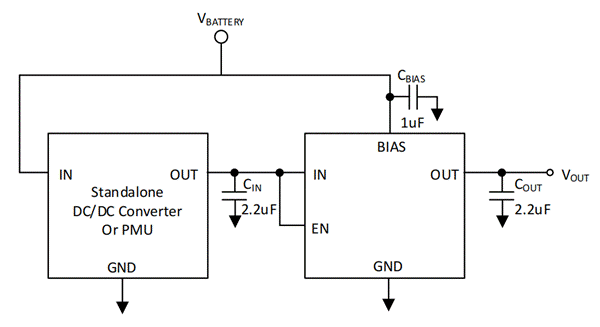

  主电源路径通过VIN,可连接至仅高于输出电压的值低至 150mV 的电源。该器件使用一个用于为 LDO 的内部电路供电的附加 VBIAS 电源轨,支持极低的输入电压。IN 和 BIAS 引脚分别消耗 6.8 A 和 26 A 的极低静态电流。低 静态电流和超低压差特性有助于提高功耗敏感型应用中解决方案的效率。例如:IN 引脚的电源电压可以是高效直流/直流降压稳压器的输出,而 BIAS 引脚电源电压可以是可再充电电池。
  GM15001 配备了一个有源下拉电路,用于在处于禁用状态时对输出进行快速放电,并提供已知的启动状态。
  GM15001 采用小型 10 引脚 3mm × 3mm DFN 封装,具备较低的热阻,适用于对散热要求高的应用。同时还提供小型 6 引脚 2mm × 2mm DFN 封装,适用于空间受限型应用。
  GM15001可替代TI的TPS748等多款型号。



  DFN-10 引脚配置(3mm x 3mm)



  DFN-6 引脚配置(2mm x 2mm)
  2 产品特性
    低压差:2A 电流时为 400mV(值)
    负载、线路输入和全温度范围内的精度为±1.5%
    输出电压噪声:26 VRMS/0.5VOUT
    输入电压范围:
  –VIN:0.75V 至 5.5V
  –BIAS:1.7V 至 5.5V
    固定输出电压范围: 0.5V 至 3.7V(50mV步进)
    可调输出参考电压:0.8V
    电源纹波抑制:70dB/1kHz
    快速负载瞬态响应
    输出使能控制
  3 主要应用
    区块链矿机
    摄像头模块
    可穿戴设备
    便携式医疗设备
    固态硬盘
