普通IO口模拟IIC（I2C）接口通讯的程序代码

　　I2C总线是Philips公司提出的一种集成电路IC器件之间相连接的总线协议，其目的是使电子系统（不只 限于单片机系统）各个IC器件之间的连线变得容易。因为使用传统的并行总线在IC器件之间连接，往往会使得IC之间连线较多，显得非常复杂。而I2C总线 则使IC器件之间只需SDA、SCL两条连线就可以传送数据，因而十分方便。由于I2C在印刷体中不容易书写（需要上标），所以实际书写时，还常见到 IIC、I2C等书写方法，本文采用IIC的写法，敬请注意。关于IIC总线的知识，请参阅相关书籍，此处不再做进一步介绍。
　　下面我们用一个使用IIC总线连接器件的例子来简单说明IIC总线的仿真。
　　例.EEPROM24C02是采用IIC接口的一种常用2Kbit（256×8bit）的存储器。编写程序使用AT89C51的IO口模拟实现IIC总线协议进行通信，并向24C02存储器内从字节0到字节FF写入数字0到FF。
　　51系列单片机本身没有IIC接口，但一些本身具有IIC接口的单片机往往是高端产品，一方面价格不菲，另一方面我们的系统也没有必要使用之。通常我们就使用软件通过51系列单片机的IO口来模拟实现IIC总线通信。

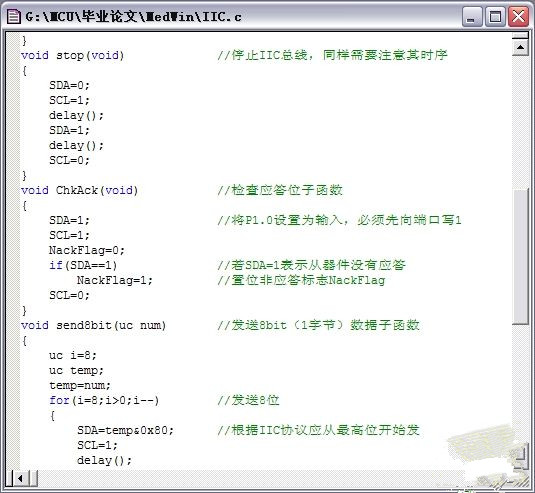

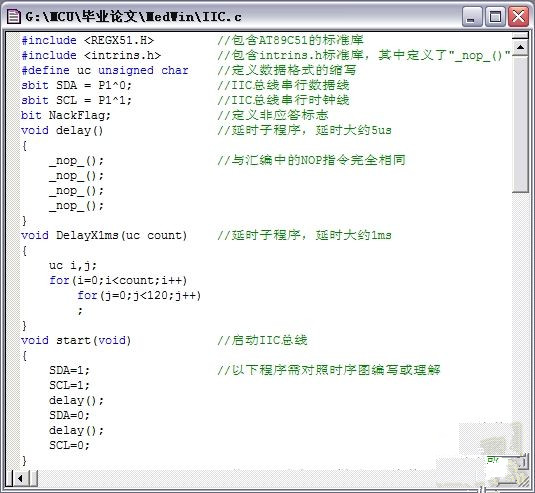

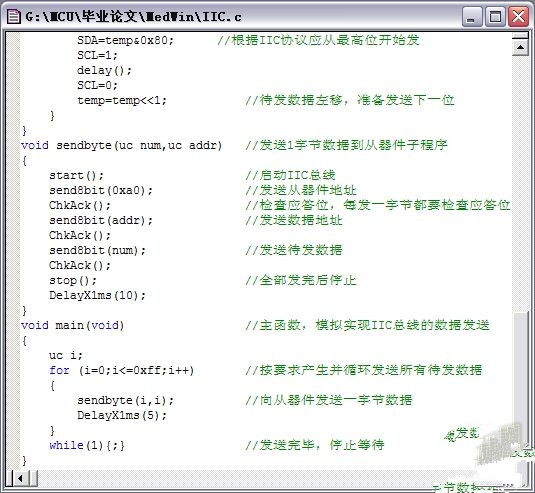

　　本例事实上比较简单，但需要对IIC总线时序有较好的理解。源文件如下图所示（采用C51语言编写）：

　　在Keil中编辑好源文件以后，接下来就可以建立工程文件并生成相应的源代码了，然后我们来绘制电路图。

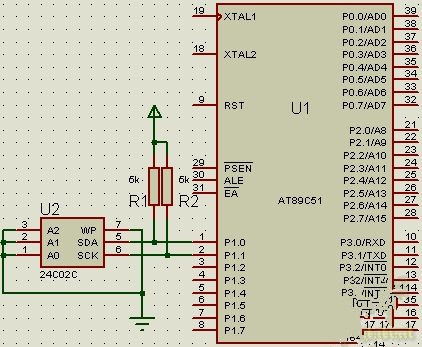

　　此例的电路图极其简单。只需两个IC，即AT89C51和24C02C，和两个上拉电阻，而且上拉电阻还可以省略。至于连接，就更为简单了。得到绘制好的电路图如下图所示：

　　绘制好电路图，我们就可以将前面刚刚生成的程序源代码装入单片机了，装入以后，下面我们就可以来进行仿真了。
　　首先点击仿真按钮，系统没有什么反映，只有高低电平变化的颜色。我们要想查看结果，还要用前文中仿真扩展 RAM存储器的方法，先点击暂停，然后点击“Debug”菜单下的“I2C Memory Internal Memory – U2”子菜单来打开U2即EEPROM存储器24C02C的内容窗口“I2C Memory Internal Memory – U2”，然后我们就看到了其中的内容，也就是我们仿真程序的结果。如下图所示：
　　从图中我们能清楚地看到我们的仿真结果，程序完全正确地执行了我们的命令。
　　当然，如果你过早地点击了暂停按钮，那么你得到的结果可能和上图略有不同，那可能是因为程序尚未执行完毕。此时你可以继续点击运行按钮，或者点击单步按钮来仔细查看程序执行过程中24C02C存储器内容的改变情况。
　　完整代码如下:
　　/*----------------------------------------------------------------
　　　　Acess the eeprom--24c04
　　----------------------------------------------------------------*/
　　#include
　　#ifndef INT8U
　　#define INT8U unsigned char
　　#endif
　　#ifndef INT8S
　　#define INT8S signed char
　　#endif
　　#ifndef INT16U
　　#define INT16U unsigned int
　　#endif
　　#define I2C_DELAY; _nop_();_nop_();_nop_();_nop_();_nop_(); // >=4.7uS
　　//----------------------------------------------------------------
　　// delay 100us
　　//----------------------------------------------------------------
　　void mDelay(INT8U k)
　　{
　　INT16U i ;
　　for(; k>0; k--)
　　{
　　for(i=0; i<93; i++)
　　;
　　}
　　}
　　//----------------------------------------------------------------
　　//OK
　　//----------------------------------------------------------------
　　void I2C_Start(void)
　　{
　　SDA = 1;
　　I2C_DELAY;
　　SCL = 1;
　　I2C_DELAY;
　　SDA = 0;
　　I2C_DELAY;
　　I2C_DELAY;
　　}
　　//----------------------------------------------------------------
　　//OK
　　//----------------------------------------------------------------
　　void I2C_Stop(void)
　　{
　　SDA = 0 ;
　　I2C_DELAY;
　　SCL = 1 ;
　　I2C_DELAY;
　　SDA = 1 ;
　　I2C_DELAY;
　　I2C_DELAY;
　　}
　　//----------------------------------------------------------------
　　//
　　//----------------------------------------------------------------
　　void sendAck(void)
　　{
　　SCL = 0;
　　I2C_DELAY;
　　SDA = 0;
　　I2C_DELAY;
　　SCL = 1;
　　I2C_DELAY;
　　}
　　//----------------------------------------------------------------
　　//
　　//----------------------------------------------------------------
　　void sendNoAck(void)
　　{
　　SCL = 0;
　　I2C_DELAY;
　　SDA = 1;
　　I2C_DELAY;
　　SCL = 1;
　　I2C_DELAY;
　　}
　　//----------------------------------------------------------------
　　// 0 = noACK; 1 = ACK ;
　　//----------------------------------------------------------------
　　bit checkAck()
　　{
　　bit tempbit;
　　/*发送完一个字节后检验设备的应答信号*/
　　SDA = 1;
　　I2C_DELAY;
　　SCL = 0;
　　I2C_DELAY;
　　tempbit = SDA;
　　SCL = 1;
　　I2C_DELAY;
　　if(tempbit==1)
　　{
　　return 0; //noACK
　　}
　　else
　　{
　　return 1; //ACK
　　}
　　}
　　//----------------------------------------------------------------
　　//OK
　　// a positive clock edge clock a bit into the ROM
　　//----------------------------------------------------------------
　　void writeByte(INT8U datum)
　　{
　　INT8U bitCnt = 0 ;
　　for(bitCnt=0; bitCnt<8; bitCnt++)
　　{
　　SCL = 0 ;
　　I2C_DELAY;
　　if ((datum&0x80) == 0x80) //if the MSb is 1
　　SDA = 1 ;
　　else
　　SDA = 0 ;
　　I2C_DELAY;
　　SCL = 1 ;
　　I2C_DELAY;
　　datum<<=1 ;
　　}
　　}
　　//----------------------------------------------------------------
　　//OK
　　//----------------------------------------------------------------
　　INT8U readByte(void)
　　{
　　bit tempbit = 1 ;
　　INT8U temp = 0 ;
　　INT8U bitCnt ;
　　SDA = 1 ; // release the bus,ready to receive byte??????????????
　　I2C_DELAY;
　　for(bitCnt=0; bitCnt<8; bitCnt++)
　　{
　　SCL = 0; //?????????????????????????huan???????????????
　　I2C_DELAY;
　　tempbit = SDA ;
　　if (tempbit)
　　temp |= 0x01 ;
　　else
　　temp &= 0xfe ;
　　SCL = 1 ;
　　I2C_DELAY;
　　if(bitCnt<7)
　　temp <<= 1 ;
　　}
　　return(temp) ;
　　}
　　/*~~~~~~~~~~~~~~~~~~~~~~~ API ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/
　　/*-----------------------------------------------------------------
　　write some bytes to sequential address
　　-----------------------------------------------------------------*/
　　void writeToROM(INT8U datum[], INT8U address, INT8U num)
　　{
　　bit tempbit ;
　　INT8U i ;
　　INT8U *datum_P ;
　　datum_P = datum ;
　　I2C_Start() ;
　　writeByte(0xa0) ;
　　tempbit = checkAck();
　　writeByte(address) ;
　　tempbit = checkAck();
　　for(i=0; i
　　{
　　writeByte(*(datum_P+i)) ;
　　if(!checkAck())
　　{
　　I2C_Stop() ;
　　mDelay(100) ;
　　}
　　}
　　I2C_Stop() ;
　　}
　　/*-----------------------------------------------------------------
　　read some bytes from ROM`s sequential address
　　-----------------------------------------------------------------*/
　　void readFromROM(INT8U datum[], INT8U address, INT8U num)
　　{
　　bit tempbit ;
　　INT8U i ;
　　INT8U *datum_P ;
　　datum_P = datum;
　　I2C_Start() ;
　　writeByte(0xa0) ;
　　tempbit = checkAck();
　　writeByte(address) ;
　　tempbit = checkAck();
　　I2C_Start() ;
　　writeByte(0xa1) ;
　　tempbit = checkAck();
　　for(i=0; i
　　{
　　*(datum_P+i) = readByte() ;
　　if(i!=num-1)
　　{
　　sendAck() ;
　　}
　　else
　　{
　　sendNoAck() ;
　　}
　　}
　　I2C_Stop() ;
　　}
　　/*-----------------------------------------------------------------
　　wirte one byte to ROM --random write
　　-----------------------------------------------------------------*/
　　void writeOneByte(INT8U addr, INT8U datum)
　　{
　　bit tempbit ;
　　/*write a byte to mem*/
　　I2C_Start();
　　writeByte(0xa0);
　　tempbit = checkAck();
　　writeByte(addr); /*address*/
　　tempbit = checkAck();
　　writeByte(datum); /*the data*/
　　tempbit = checkAck();
　　I2C_Stop();
　　mDelay(100) ;
　　}
　　/*-----------------------------------------------------------------
　　read one byte from rom --random read
　　-----------------------------------------------------------------*/
　　INT8U readOneByte(INT8U addr)
　　{
　　bit tempbit = 1;
　　INT8U mydata;
　　/*read a byte from mem*/
　　I2C_Start();
　　writeByte(0xa0);
　　tempbit = checkAck();
　　writeByte(addr); /*address*/
　　tempbit = checkAck();
　　I2C_Start();
　　writeByte(0xa1);
　　tempbit = checkAck();
　　mydata = readByte();
　　tempbit = checkAck();
　　return (mydata) ;
　　I2C_Stop();
　　}
