基于GC5016的宽/窄带数据下变频解决方案

导读：本文提出一种基于专用数字下变频芯片GC5016的宽/窄带数据下变频解决方案，使用小规模FPGA实现对GC5016输出数据的读取和存储，应用高性能DSP芯片C6455实现对下变频后数据的分析和解调。

　　随着电子技术和信号处理技术的发展，宽带数据的应用越来越多，同时窄带数据通信也仍然广泛存在。同时对宽带和窄带数据进行处理是目前无线通信遇到的问题。由于数字接收机系统中，宽带和窄带数据的需求不是事先固定的，而是在信号分析和识别后，自适应地或者由用户现场下发命令，实现宽带或者窄带信号的监测。在这种应用背景下，基于FPGA的数字下变频就面临现场编程问题，一般FPGA解决方法是将各种带宽的参数存储在其FLASH芯片中，随时根据命令来调用不同带宽下的工作参数，但需要的存储空间较大，占用FPGA的资源也较多，基于此方法设计的系统需要大容量的FPGA芯片，系统的功耗较大，价格较高。

　　1 GC5016及其结构

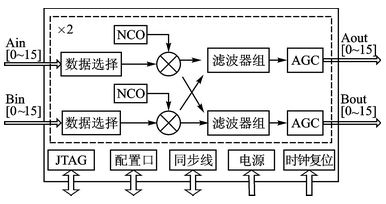

　　GC5016是TI公司推出的宽带4通道的可编程数字上下变频器，提供160 Msps输入速率，可以采用双通道联合处理320 Msps的输入速率，满足目前绝大部分A/D器件的速率要求。4个完全相同的通道可以独立配置成上变频、下变频或两个上变频、两个下变频的组合通道。本文主要介绍其下变频功能。GC5016的内部结构如图1所示。图中给出了GC5016在接收工作模式下的结构图，其内部有4个通道，图中给出了A和B两个通道的结构图，通道C和D具有和这两个通道完全一致的结构。

　　图1 GC5016内部结构图

　　输入数据经过数据选择单元进入混频器，数据选择格式有定点16位、浮点16位以及AB双路合成数据3种格式。数字混频器将按照软件配置对信号进行混频，为了便于后面的滤波，一般转换到零频为中心的基带数据。基带数据可以两路合成分别经过滤波器，也可以每路单独进行滤波。滤波器组包括CIC滤波器和可编程滤波器：CIC滤波器可以实现1~256的整数抽取，降低了数据速率；可编程滤波器一般使用FIR滤波器，对信号进一步抽取和整形，这里抽取可以为1~16,可见GC5016可以实现的抽取为4 096（16 256）。FIR滤波后的数据经过AGC功率检测和控制模块，数据经过输出格式化后输出。

　　图中配置口是一个并行数据接口，必须经过这个接口配置GC5016的寄存器，也可以通过配置口来读取芯片的寄存器，查看芯片工作是否正常、初始化是否正确等；GC5016具有一个同步输入和同步输出口，可以用于多个GC5016的同步，也可以用于单个芯片内几个通道的同步；JTAG口用于芯片的测试，用户一般不需要连接；电源和时钟复位接口是芯片正常工作的基本配置。

　　2 硬件系统设计

　　硬件系统主要由ADC、GC5016、FPGA和DSP组成，如图2所示。

　　图2 硬件系统

　　模/数转换芯片ADC采用ADI公司的16位芯片AD9467,其采样频率高达200 MHz,具有75 dB的SNR和90 dB的SFDR,是一款性能较高的高速ADC.其对外接口是差分LVDS数据和时钟总线，差分输出不能直接连接到GC5016,需要采用FPGA将差分信号转换成单端信号。FPGA以ADC输出的差分时钟为基准时钟对差分数据进行读取和转换，将处理好的单端信号数据仍然在该时钟基准下输出给GC5016.由于FPGA的差分端口是相对应的，因此连接ADC的差分数据线和差分时钟线要注意不能随便连接，尽量安排在FPGA的同一Bank中，否则可能导致传输路径不一致，在高速数据读写下容易产生相位畸变，使得输入和传输数据错误。

　　DSP和FPGA之间的数据通过HPI接口，由FPGA写入DSP,节省DSP的数据读写时间。DSP和FPGA之间还有EMIF接口，用于DSP对FPGA的控制，DSP和FPGA之间的控制状态由GPIO总线传输。同时，DSP还连接一个EMIF接口到GC5016,用于DSP对GC5016的控制和状态读取。

　　3 软件设计

　　3.1 GC5016的控制寄存器设置

　　GC5016的控制寄存器被划分为两部分：8个全局寄存器和总共88页的寄存器，每个页包含了16个寄存器。全局寄存器的访问地址是0x00~0x0F.页寄存器的访问地址需先在全局寄存器的地址2写入页地址，然后再访问0x10~0x1F,就可以访问该页下的寄存器。每一个控制寄存器在芯片内被分配的地址。这样接口的设计就可以将GC5016作为处理器的一个外部存储器来访问。

　　3.2 GC5016的初始化

　　GC5016的初始化根据电路的不同可以分为三种情况：种是单个GC5016芯片，第二种是多个GC5016芯片配置由主GC5016芯片同步，第三种是多个GC5016芯片配置由外部源同步。而此次设计中只用一块GC5016进行宽带下变频的验证，所以属于独立GC5016芯片的配置。其配置步骤如下：

　　① 写0xFF00到地址0,复位芯片。

　　② 写0x0000到地址3,禁止所有输出。

　　③ 写0x0004到地址1,产生单触发脉冲。

　　④ 装载所有的配置寄存器。

　　⑤ 如果几个通道需要同步控制，需要选择一个同步源，可以通过在输入文件中加入如下程序来实现同步控制：

　　soB_sync 4; fir_sync 4; sck_sync 4; nco_sync4; cic_sync 4;

　　⑥ 写0x0100到地址0,清除复位。

　　⑦ 写0x0004到地址1,产生同步脉冲，完成GC5016的设置。

　　3.3 GC5016的cmd5016软件应用

　　可以使用专门提供的GC5016的配置软件实现对其寄存器的设置。这些配置包括以下内容。

　　（1） 关键字的类型

　　关键字的类型，共5种，分别是mandatory（M）、defaulted（D）、computed（C）、unused（X）、expert（E）。其中M是需要用户进行选择的变量，D是初始化默认值，C是软件控制的变量，X是不用的变量，E一般是一个计算变量，不需要人为设置。

　　（2） 伪指令

　　在配置文件中，伪指令mode AB receive 和mode CD receive 可以使GC5016工作在4通道DDC模式。在此模式下需要设置的伪指令有：

　　◆ mode AB（CD） receive（定义DDC收发模式）；

　　◆ rin_rate（全局变量，接收输入数据速率，0代表半速率，1代表全速率，2代表双速率）；

　　◆ rin_cmplx（全局变量，接收输入数据，0为接收的为实数数据，1为接收的为复数数据）；

　　◆ splitiq,splitiqAB,splitipCD（两通道或者4通道模式变量）；

　　◆ freq,fck,bypass_mix（复数混频器freq_msb,freq_mid,freq_lsb的设置）；

　　◆ bypass_cic,cic_dec（双CIC滤波器的抽取因子）；

　　◆ bypass_fir,fir_dec,fir_diff,fir_nchan,fir_coef（PFIR模式和滤波器抽头）；

　　◆ gain,overall_gain（手动增益设置）；

　　◆ agc_cf,agc_mode,agc_tc（AGC增益设置）；

　　◆ pwr_mtr_on（接收功率计设置）；

　　◆ routf_tdm（接收输出格式控制通道D的TDM模式）。

　　3.4 DSP软件流程

　　系统的DSP软件流程如图3所示。

　　DSP上电复位后，初始化相关接口，这些接口包括EMIF接口、HPI接口以及网络和GPIO接口。初始化接口后，DSP等待从网口下发的控制命令，控制命令一般包括解调频率、解调带宽和解调方式等各种信息。DSP根据这些信息设置GC5016的寄存器，并将这些寄存器值写入GC5016,使得GC5016可以正常工作，然后启动FPGA采集GC5016输出的数据，FPGA按照1024个数据一帧进行存储，满一帧后通知DSP读取这些数据，DSP对这些数据解调后输出到上位机显示或者存储。

　　图3 DSP软件流程

　　结语

　　GC5016是一种理想的可编程4通道数字上下变频器，根据需要可配置为两路作为上变频、两路作为下变频。当接收或发射的数据量庞大时，还可以使用多块GC5016并行处理。再加上它的高速率、宽带宽、高无杂散动态范围、低功耗和灵活配置等各种优点，使得GC5016的应用非常广泛，在CDMA/WCDMA、雷达及软件无线电中都有强大的生命力和很好的发展前景。
