三大TI高效率LED驱动器方案

时间：2014-05-26

导读：市场上关于LED 驱动器的设计方案多种多样，工程师能够根据具体的需求做出合理的选择才是关键。

　　今天提供三款Ti的LED驱动器参考方案，设计人员可以拥有更多的选择，不仅能够控制功率级，而且还可以调节LED电流，从而避免了增设多种组件的麻烦，进而降低了系统成本。通过精心设计而使系统准确地控制电压和电流调节，以实现精准的光强度和色彩混合、温度监视（用于防止发生过热）、智能化/自适应调光以及故障检测（过压/过流、LED串烧毁）。与外部系统的通信也可以通过电力线通信（PLC）、无线技术或接口来实现。

　　10W、AC/DC LED驱动器方案

　　PMP3522是一款运用了TPS92010高效率LED照明驱动器控制器的设计。住宅筒灯照明已经大量转而采用效率更高的光源，紧凑型CFL已成为住宅照明的主流方式。不过，随着LED灯生命周期成本的下降。将需要功率更低、外形尺寸更小的设计，本方案设计的是一种功率小于10w的非隔离型SEPIC LED驱动器，专为住宅筒灯照明而设计。

　　主要特点：

　　• 单级SEPIC、PFC + LED电流调节

　　• 低成本、低元件数

　 •能够以350mA的电流驱动3~6个LED

　　PMP3522原理图

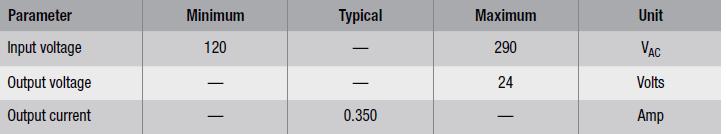

　　设计规范

　　用于更换灯泡的板面布局

　　性能及效率测试

　　控制环路频率

　　性能调节

　　效率

　　面向灯泡式样可调光LED照明驱动器方案

　　TPS92210EVM是一款具有先进节能特性的自然交错功率因数校正（PFC） LED照明驱动器控制器。用于为LED照明应用提供高效控制。TPS92210EVM能够以低廉的成本在狭小的空间里提供高功率因数、TRIAC调光、负载保护和更长的工作寿命。

　　TPS92210EVM采用准恒定“接通”时间，从而在隔离型反激式配置中实现了单级PFC.该器件面向低功率照明应用，可以采用多种封装型式，包括单独的灯设计以及适合多种照明类型的通用PCB外形。该驱动器保持了调光器维持电流，并具有双斜率输出控制功能，以在与常见的TRIAC型相位控制调光器一起使用时改善调光线性度。通过设置，使TPS92210控制器在固定频率下运作，且内部开关具有恒定的“接通”时间，用于驱动初级侧功率FET.

　　主要特点

　　• 具备PFC的AC/DC TRIAC可调光LED驱动器非常适合于住宅照明

　　• 单级（PFC和LED电流调节）

　　• 适合12W~25W应用

　　• 深度TRIAC调光能力

　　设计规范

　　方案原理图

　　方案测评

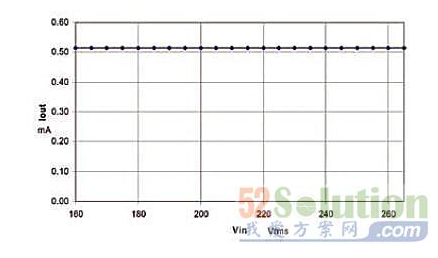

　　驱动器电流调节性能

　　LED照明驱动器的电流波纹

　　具备PFC的100W、恒定电流、非隔离式驱动器方案

　　UCC28810EVM-002评估模块（EVM）是恒定电流非隔离式电源，适合于要求高亮度的LED照明应用，例如：街道、停车场或区域照明。该参考设计将通用电源（90至265VRMS）转换为0.9A恒定电流源，能够驱动一个100W LED负载。

　　UCC2 8 8 10EVM- 0 0 2 是一种两级设计。级是具备P F C 功能的转换模式电路，能够确保设计方案满足如EN610 0 0-3-2 等各种标准设定的谐波电流或功率因数要求。该P F C 电路可将A C 输入转换成稳压D C 电压。可将该D C 电压配置为升压跟随器 PFC 或固定输出电压。在低负荷线路（low-line）运行状态下，升压跟随器可跟踪AC输入的峰值电压实现更高效率。然后，PFC的DC输出电压即可稳定在396VDC以内的固定值。设计的第二级也同样采用转换模式，但配置为降压型转换器。它可将PFC输出电压转换为0.9A的固定电流，以驱动LED负载。第二级不仅可接受PWM调光输入（从外部或从板级电路均可），而且还可相应接通或关断，从而实现LED电流的PWM调光。

　　主要特点

　　• 具备PFC的高功率AC/DC LED驱动器

　　• 非常适合于街道、停车场或区域照明

　　• 通用输入、非隔离式设计

　　• 严格调节的LED电流

　　• PWM调光，200Hz至1kHz

　　• 可通过调光实现高效率

　　• 有源功率因数校正

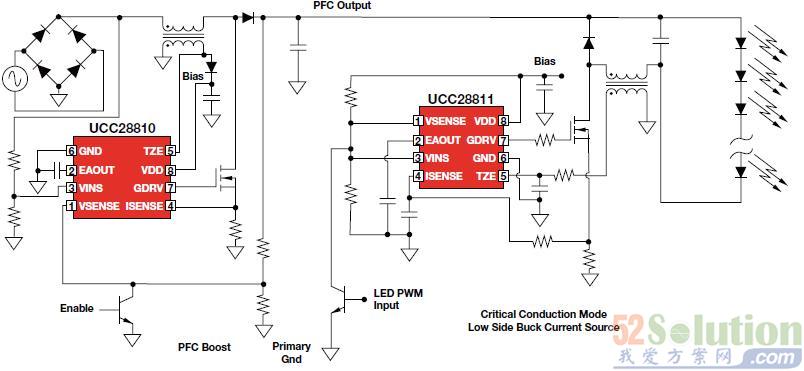

　　方案原理图
