LT3651-8.2/8.4的产品特点，LT3651-8.2/8.4的典型应用

　　LT3651-8.2 / LT3651-8.4 是两节 4A 锂离子 / 锂聚合物电池充电器，运作范围是 9-32V的输入电压。一个高效的单片式平均电流模式同步开关稳压器提供了恒定电流、恒定电压充电和可编程充电电流。当有电池插入或电池电压下降至低于浮动电压达 2.5% 时，将起动一个充电周期。充电器终止方式可以选择充电电流或内部安全定时器超时。当充电电流降至编程电流的 1/10 （C/10） 时，充电电流将终止充电操作。基于定时器的充电终止方式通常设定为 3 小时，并可由用户来设置 （充电电流连续在低于 C/10 充电，直到超时为止）。一旦充电操作被终止，则 LT3651-8.2 / LT3651-8.4 将进入一种待机模式 （此时电源电流下降至 85μA）。

　　·宽输入电压范围：9V 至 32V （40V 值）

　　·可编程充电电流：高达 4A

　　·可选择的 C/10 或板上定时器充电终止

　　·动态充电速率设置 / 软起动

　　·可编程输入电流限值

　　·±0.5% 浮动电压准确度

　　·±7.5% 充电电流准确度

　　·±4% C/10 检测准确度

　　·NTC 电阻器温度监视器

　　·自动再充电 （在 97.5% 浮动电压）

　　·自动预查验 （在 <70% 浮动电压）

　　·失效电池检测和自动复位

　　·平均电流模式、同步开关电源

　　·用户可编程频率

　　·扁平 （高度仅 0.75mm） 5mm x 6mm 36 引脚 QFN 封装

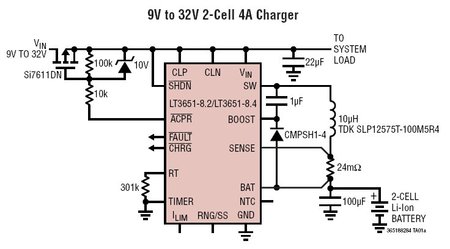

　　典型应用如下图所示：

　　

　　

　　LT3651-8.2 / LT3651-8.4可利用小的涓流充电对放电电池进行预查验，如果电池对预查验没有响应，则将发出一个指示信号。一个热敏电阻负责监视电池温度，并在电池温度超出规定范围时暂停充电操作。当芯片温度过高时，充电电流将减小。另外，当需要保持恒定的输入电流以防止输入负载过大时，充电电流也将减小。并适用于工业手持式仪器，12V 至 24V 汽车和重型设备，台式充电座，笔记本电脑等领域中

　　LT3651-8.2 / LT3651-8.4 采用5mm x 6mm 36 引脚 QFN 封装。
