DMM自动断电开关设计

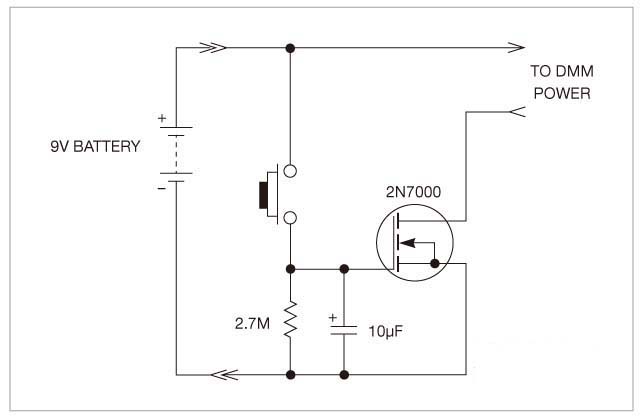

　　用图中的电路可以为DMM（数字万用表）装上自动关机功能。当按钮开关未接通时，电容通过电阻放电。晶体管与DMM均关闭，因为栅源电压为0V.当按钮开关短时按下时，电容立即充电至电池电压。

　　晶体管栅极电压高于其源极，使DMM得电。当释放开关时，电容开始通过电阻缓慢放电。当栅极电压达到阈值电平时，晶体管关断，从而关闭DMM.

　　在使用新电池和图中的值时，测试电路为50s时间。当然，可以根据自己的要求，修改R C 网的值， 设定这个时间。如果在按下按钮后，在一个较短时间后DMM才开始通电，那么说明电池已经快用完了，需要更换。

由于只需要少量元件，这个自动断电电路很容易制作并安装在一块DMM的有限空间内

　　选择按钮开关时，应选微型常开开关，并能适配于DMM前面板上钻出的一个小孔。由于DMM内部一般没有足够的空余空间，因此可能需要一块小型面包板，并采用微型表面安装元件，以尽量减小电路的体积。电路板用胶水或双面胶带粘在DMM背壳上。有些情况下，通孔元件的工作性能更好。为避免运输过程中DMM误通电，应将其量程开关置于off位置。
