1 目的
为确保研发中心各产品部在产品开发过程中，正确地选择电源线和接插件端子，减少设计错误，提高工作效率。
2 适用范围
适用于研发中心各产品部在产品开发过程中电源线与接插件端子的选型。
3 选用规定
3.1 产品设备外部电源线线色选用规定
a）标准配置：
交流：L线（火线）--棕色；
N线（零线，工作地线）--蓝色；
保护地线--黄绿色。
直流：-48V电源线--蓝色；
+24V电源线--红色；
工作地线--黑色；
保护地线--黄绿色。
b）非标准配置：
如客户有特别要求，按照客户要求配置。
3.2 产品设备内部电源线线色的选用规定
交流：L线（火线）--棕色；
N线（零线，工作地线）--蓝色；
保护地线--黄绿色。
直流：+12V（+9V、-48V） --蓝色；
+24V（+27V、+28V、+32V）--红色；
-5V--黄色；
工作地线--黑色；
保护地线--黄绿色。
模块内部跳线：
正极--棕色；
负极--蓝色。
3.3 电源线线型选用规定
电源线线型选择依据导线内通过的电流，要求用电设备长期正常运行状态下的工作电流小于或等于导线允许通过的正常电流。线型与电流的对应关系见表1.
表1 电源线线型与允许通过电流的对应关系。
|
导线截面积 mm2 |
AWG美国线规编号 |
允许正常电流 A |
允许电流 A |
|
0.1 |
28 |
0.318 |
0.362 |
|
0.2 |
24 |
0.808 |
0.921 |
|
0.5 |
20 |
2.0 |
2.3 |
|
0.75 |
18 |
3.2 |
3.7 |
|
1.5 |
16 |
5.2 |
5.9 |
|
2.5 |
13 |
10.4 |
11.8 |
|
4 |
11 |
16.5 |
18.8 |
|
6 |
9 |
26.2 |
29.8 |
|
注：我司目前使用的彩色排线与灰色排线为AWG28号线，导线截面积为0.1mm2。 | |||
3.4 产品设备外部电源线线型的选用规定
交流供电：按照设备工作所通过电流大小，选用三芯护套电源线3*0.75 mm2或3*1.5 mm2等；
直流-48V或+24V供电：按照设备工作所通过电流大小，选用二芯护套线RVV 2*0.75 mm2、RVV 2*1.5 mm2、RVV 2*2.5 mm2 、RVV 2*4 mm2等。
电流与导线截面积对应关系参看本规定的3.3条。
3.5 用于压接导线的端子选用规定
3.5.1 管型接插端子（GTVE）
管型接插端子如图1所示。
图1管型接插端子示意图
管型接插端子型号、规格见表2.
表2 管型接插端子型号、规格
|
型号 |
允许导线截面积 mm2 |
L mm |
b mm |
Фc mm |
Фd mm |
电流 A |
颜色 |
|
CE02508 |
0.2 |
12 |
8 |
0.7 |
1.9 |
3 |
淡蓝 |
|
CE05008 |
0.5 |
14 |
8 |
1.0 |
2.6 |
8 |
桔黄 |
|
CE007508 |
0.75 |
14 |
8 |
1.2 |
2.8 |
10 |
白色 |
|
CE015010 |
1.5 |
16 |
10 |
1.7 |
3.5 |
19 |
红色 |
|
CE025008 |
2.5 |
14 |
8 |
2.2 |
4.2 |
27 |
蓝色 |
|
CE025010 |
2.5 |
16 |
10 |
2.2 |
4.2 |
27 |
蓝色 |
|
CE040010 |
4.0 |
17 |
10 |
2.8 |
4.8 |
37 |
灰色 |
|
CE060012 |
6.0 |
20 |
12 |
3.5 |
6.3 |
48 |
绿色 |
|
CE0100012 |
10 |
22 |
12 |
4.5 |
7.6 |
62 |
象牙色 |
|
LT2-07508 |
2*0.75 |
15 |
8 |
1.8 |
2.8/5.0 |
10 |
灰色 |
|
LT2-15008 |
2*1.5 |
16 |
8 |
2.3 |
3.6/6.6 |
27 |
黑色 |
|
注：Фc为管型端子压线金属端内径，Фd为管型端子绝缘端内径。管型端子压接到BLZF型、PTB型接插件内时，无需考虑管型端子金属端厚度，以插入管型端子内导线的截面积尺寸不超出接插件允许的压接范围为准。 | |||||||
多股导线压接可参考以下压接方式：
红色CE015010端子可以压接2*0.2 mm2;
蓝色CE025010端子可以压接0.75 mm2+0.5 mm2、1.5 mm2+0.2 mm2;
LT2-15008端子可以压接0.75 mm2+1.5 mm2.
以下压接方式超出PTB列接插件允许压接线径范围，不推荐使用：
LT2-15008端子压接 2*1.5 mm2、3*0.75 mm2.
管型端子的工作环境温度范围为-35 ℃~+105 ℃。
3.5.2 全绝缘片型端子（RF*F、BF*F、YF*F）
全绝缘片型端子如图2所示。
图2 全绝缘片型端子示意图
全绝缘片型端子的型号规格见表3.
表3 全绝缘片型端子的型号、规格
|
© |
允许导线截面积mm2 |
B mm |
W mm |
L mm |
H mm |
Фd mm |
ФD mm |
电流A |
颜色 |
|
RF250F |
0.5-1.6 |
6.8 |
9.6 |
23.5 |
10 |
1.8 |
3.7 |
10 |
红色 |
|
BF250F |
1.0-2.6 |
6.8 |
9.6 |
23.5 |
10 |
2.3 |
4.3 |
15 |
蓝色 |
|
YF250F |
2.6-6.6 |
6.8 |
9.6 |
24 |
11 |
3.5 |
5.4 |
24 |
黄色 |
|
注：W为端子插接端绝缘部分内部宽度，B为端子插接端金属部分内部宽度，Фd为端子压线端金属管内径，ФD为端子压线端绝缘层内径。 | |||||||||
全绝缘片型端子的工作环境温度范围为-35℃~+105℃。
3.5.3 圆形预绝缘端子（TVR/VF）
圆形预绝缘端子如图3所示。
图3圆形预绝缘端子示意图
圆形预绝缘端子型号规格见表4.
表4 圆形预绝缘端子型号、规格
|
型号 |
允许导线截面积mm2 |
H mm |
L mm |
B mm |
Фd mm |
ФD mm |
电流A |
颜色 |
|
TVR1.25-3 |
0.5-1.6 |
10.6 |
17.7 |
5.5 |
3.7 |
4.0 |
19 |
红色 |
|
TVR1.25-4 |
0.5-1.6 |
10.6 |
21.9 |
8.0 |
4.3 |
4.0 |
19 |
红色 |
|
TVR1.25-5 |
0.5-1.6 |
10.6 |
21.9 |
8.0 |
5.3 |
4.0 |
19 |
红色 |
|
TVR1.25-6 |
0.5-1.6 |
10.6 |
27.8 |
11.6 |
6.4 |
4.0 |
19 |
红色 |
|
TVR2-4 |
1.0-2.6 |
10.7 |
22.7 |
8.5 |
4.3 |
4.7 |
27 |
蓝色 |
|
TVR2-5 |
1.0-2.6 |
10.7 |
22.7 |
9.5 |
5.3 |
4.7 |
27 |
蓝色 |
|
TVR5.5-5 |
4.6-6.6 |
13.6 |
26.6 |
9.5 |
5.3 |
6.2 |
48 |
黄色 |
|
TVR5.5-6 |
4.6-6.6 |
13.6 |
32.6 |
12.0 |
6.4 |
6.2 |
48 |
黄色 |
|
TVR5.5-8 |
4.6-6.6 |
13.6 |
34.8 |
15.0 |
8.4 |
6.2 |
48 |
黄色 |
|
注：ФD为端子压线端绝缘层内径。 红色端子厚度为0.75 mm，蓝色端子厚度为0.8 mm，黄色端子厚度为1.05 mm。 | ||||||||
圆形预绝缘端子的工作环境温度范围为-35℃~+105℃。
3.5.4 叉形预绝缘端子（TVS/VF）
叉形预绝缘端子如图4所示。
图4叉形预绝缘端子示意图
叉形预绝缘端子型号规格见表5.
表5 叉形预绝缘端子型号、规格
|
© |
允许导线截面积 mm2 |
H mm |
L mm |
B mm |
端子片厚度 mm |
电流A |
颜色 |
|
|
TVB2-18 |
1.0-2.6 |
18 |
29 |
2.4 |
0.8 |
27 |
蓝色 |
|
|
TVB5.5-10 |
2.6-6.6 |
10 |
24 |
2.8 |
1.0 |
48 |
黄色 |
|
|
TVB5.5-18 |
2.6-6.6 |
18 |
32 |
4.5 |
1.0 |
48 |
黄色 |
|
|
注：ФD为端子压线端绝缘层内径。 | ||||||||
叉形预绝缘端子的工作环境温度范围为-35 ℃~+105 ℃。
3.5.5圆形裸端子（TNR）
圆形裸端子如图5所示。
图5圆形裸端子示意图
圆形裸端子型号规格见表5.
表5 圆形裸端子型号、规格
|
型号 |
允许导线截面积mm2 |
H mm |
L mm |
B mm |
Фd |
ФD |
电流A |
厚度 mm |
|
TNR0.75-3 |
0.3-1.0 |
4.5 |
11.5 |
5.5 |
3.2 |
2.8 |
10 |
0.75 |
|
TNR3.5-4 |
2.6-4.6 |
6.8 |
19.8 |
9.5 |
4.3 |
5.0 |
37 |
0.8 |
|
TNR5.5-4 |
4.6-6.6 |
7.0 |
20.0 |
9.5 |
4.3 |
5.6 |
48 |
1.05 |
|
TNR5.5-6 |
4.6-6.6 |
7.0 |
25.8 |
12.0 |
6.4 |
5.6 |
48 |
1.05 |
|
TNR8-5 |
6.6-10.5 |
8.7 |
24.0 |
12.0 |
5.3 |
7.0 |
62 |
1.2 |
|
TNR8-8 |
6.6-10.5 |
8.7 |
30.0 |
15.0 |
8.4 |
7.0 |
62 |
1.2 |
|
TNR14-10 |
10.5-16.7 |
10.2 |
32.5 |
16.0 |
10.5 |
9.3 |
88 |
1.65 |
|
TNR38-10 |
22.6-42.4 |
14.2 |
43.0 |
22.0 |
10.5 |
13.4 |
160 |
2 |
|
TNR60-10 |
42.4-60.5 |
18.2 |
47.0 |
22.0 |
10.5 |
15.4 |
215 |
2 |
|
TNR70-10 |
60.5-76.2 |
19.2 |
50.5 |
27.0 |
10.5 |
17.5 |
235 |
2 |
|
注：ФD为端子压线端内径。 | ||||||||
圆形裸端子的工作环境温度范围为-55 ℃~+200 ℃。
3.5.5预绝缘片型端子（TVB）
预绝缘片型端子如图6所示。
图6预绝缘片型端子示意图
预绝缘片型端子型号规格见表5.
表5 预绝缘片型端子型号、规格
|
© |
允许导线截面积 mm2 |
H mm |
L mm |
B mm |
端子片厚度 mm |
电流A |
颜色 |
|
|
TVB2-18 |
1.0-2.6 |
18 |
29 |
2.4 |
0.8 |
27 |
蓝色 |
|
|
TVB5.5-10 |
2.6-6.6 |
10 |
24 |
2.8 |
1.0 |
48 |
黄色 |
|
|
TVB5.5-18 |
2.6-6.6 |
18 |
32 |
4.5 |
1.0 |
48 |
黄色 |
|
|
注：ФD为端子压线端绝缘层内径。 | ||||||||
圆形裸端子的工作环境温度范围为-35 ℃~+105 ℃
3.6 用于连接导线的接插件、插头选用规定
3.6.1BLZF型弹片接插件
BLZF型弹片接插件型号规格见表6.
表6 BLZF型弹片接插件型号规格
工作环境温度范围为-35 ℃~+105 ℃。

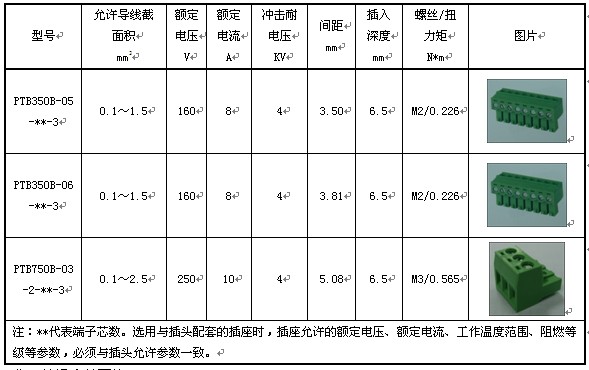

3.6.1PTB型压线框接插件
PTB型压线框接插件型号规格见表7.
表7 PTB型压线框方式接插件
工作环境温度范围为-35 ℃~+105 ℃。
3.6.1压接式多极连接器
压接式多极连接器型号规格见表8.
表8 压接式多极连接器型号规格
工作环境温度范围为-25 ℃~+85 ℃。
3.6.1电源连接器
电源连接器的型号规格见表9.
表9 电源连接器型号规格
工作环境温度范围为-55 ℃~+125 ℃。
3.6.1直流电源插头
直流电源插头型号规格见表10.
表10 直流电源插头型号规格
工作环境温度范围为-35 ℃~+105 ℃。
3.6.1PLT航空插头
PLT航空插头型号规格见表11.
表11 PLT航空插头型号规格
工作环境温度范围为-35 ℃~+105 ℃。
3.6.1WS系列电缆插头
WS系列电缆插头规格见表12.
表12 WS系列电缆插头型号规格
工作环境温度范围为-45 ℃~+85 ℃。
