解析正负峰值的整流器

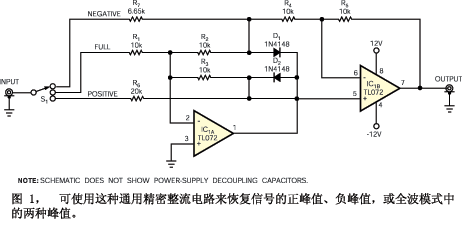

　　  从音乐到复杂的控制系统等各种信号波形包含不相等的正负峰值幅度。选择预期峰值的能力能增强该电路的性能。图 1 中的电路向经典的电路施加了一项新方法。向 R₁施加一个输入信号，会产生一个输入的输出。向R₆（正）或 R₇（负）施加一个输入信号，就会分别产生正或负半周期输出。

      如果你考虑到运算放大器 IC_1A 力求把自己的反相输入保持在虚拟地，那么对该电路的理解就简单了。例如，向负输入 R₇ 施加 -1V，就会把 D₁ 的阳极驱动到 -333 mV。IC_1A 的输出把 D₂ 的阴极驱动来迫使 D₂ 的阳极电压达到 333 mV。由于 IC_1A 的输入现在是 0V，并且 IC_1B 必须把它的输出（7 号引脚）驱动到 1V，由此平衡它的输入电压。IC_1B 的反相输入（6 号引脚）达到 333 mV。所以 R₄ 的电压降等于 666 mV。输入电流三分之一流过串联的 R₂ 和 R₃，三分之二在 R₄ 当中流动。为了实现单位增益，R₇ 的值应等于和 R₄ 并联的 R₂+R₃ 的值。图 2 描绘了所有的三种工作模式。

     向 R₇ 施加正输入，就会通过一个等于正向二极管电压降的电压导致 IC_1A 的输出变负，并因此使 D₁ 的阳极保持在地。D₂ 被反向偏置，并且 IC_1B 的两路输入均为 0V，电路的输出因此为 0V。对R₆ 施加一输入电压，会产生类似的运作。正输入导致等值正输出，而负输入产生 0V 输出。

     电阻器 R₁、R₂、R₃、R₄ 及 R₅ 等值且公差接近。这里请注意：IC₁ 的电源连接需要旁路电容器。为了尽力减小误差，应该使用低阻抗源或缓冲放大器来驱动电路。也可以使用一个旋转开关来选择输入模式，或者使用 Digi-Key 公司的通/通/通摇头开关及类似开关，把它们连线成三向选择器。还可以为输入使用单独连接器，但只能连接一路的输入。
