康佳P2905M彩电保护电路原理与维修（一）

　　康佳P2905M 变频高清彩电，属于康佳M 系列高清机芯，I2C 总线系统主控电路微处理器采用M37281，存储器型号为24C16BP；I2C 总线系统被控电路包括：行、场扫描处理电路STV6888、TDA8177F，中、高频放大电路AMT02400，音频信号处理电路TA1314N，亮度/色度、同步信号处理电路TB1274AF，视频数/ 模转换处理电路MST9883 和PW1225，视频RGB 输出电路SID2500A 等。

　　康佳P2905M 高清彩电的开关电源初级电路采用厚膜电路KA5Q1265RF，微处理器的副电源取自主电源，待机采用降低主电源输出电压和切断行振荡电路等小信号处理电路供电的方式。

　　康佳P2905M 高清彩电，在开关电源的初级围绕KA5Q1265RF 内部的保护功能，设有过流、过压、过热保护电路。当开关电源或负载电路发生故障时，开关电源停止工作，进入保护状态；在微处理器控制电路，设有低压供电检测电路，当低压电源供电发生失压故障时，保护电路启动，进入待机保护状态；在行、场扫描处理电路STV6888，设有“X 射线”过高保护电路、行输出电流过大保护电路。保护电路启动时，切断行激励脉冲信号，使行输出电路停止工作，达到保护的目的。

　　一、保护电路工作原理

　　1. 待机控制电路

　　开关电源工作后，输出四种电压：一是经VD954 整流、C964 滤波后，输出的+140 V 电压为行输出电路提供电源；二是经VD955 整流、C965 滤波后，输出的+26 V电压为伴音功放电路提供电源；三是经VD951 整流、C961 滤波后，输出的+14 V电压，一路经过三端稳压器N901 （7805） 稳压后，向微处理器控制电路提供+5V/MCU 的供电，微处理器控制系统启动工作；另一路经VD953 控制和N952（7809）、N953（7812）稳压后，为数字板和小信号处理电路提供电源；四是经VD953 整流、C963 滤波后，输出的+5 V 电压，经N954 稳压后，为数字板和小信号处理电路提供电源。

　　康佳P2905M 彩电待机控制电路如图1 所示。由三部分组成：一是由V952、V953 组成的9 V、12 V 供电电源控制电路，待机时切断小信号处理电路的12 V、9 V 供电；二是由四端稳压器N954 组成的+5 V、5 VA供电控制电路，待机时切断+5 V、5 VA 供电；三是由V954、VD961 组成的待机主电源降压控制电路，待机时降低开关电源输出电压。

　　微处理器N601（M37281）的47为待机控制端，对上述两部分组成的待机控制电路进行控制。

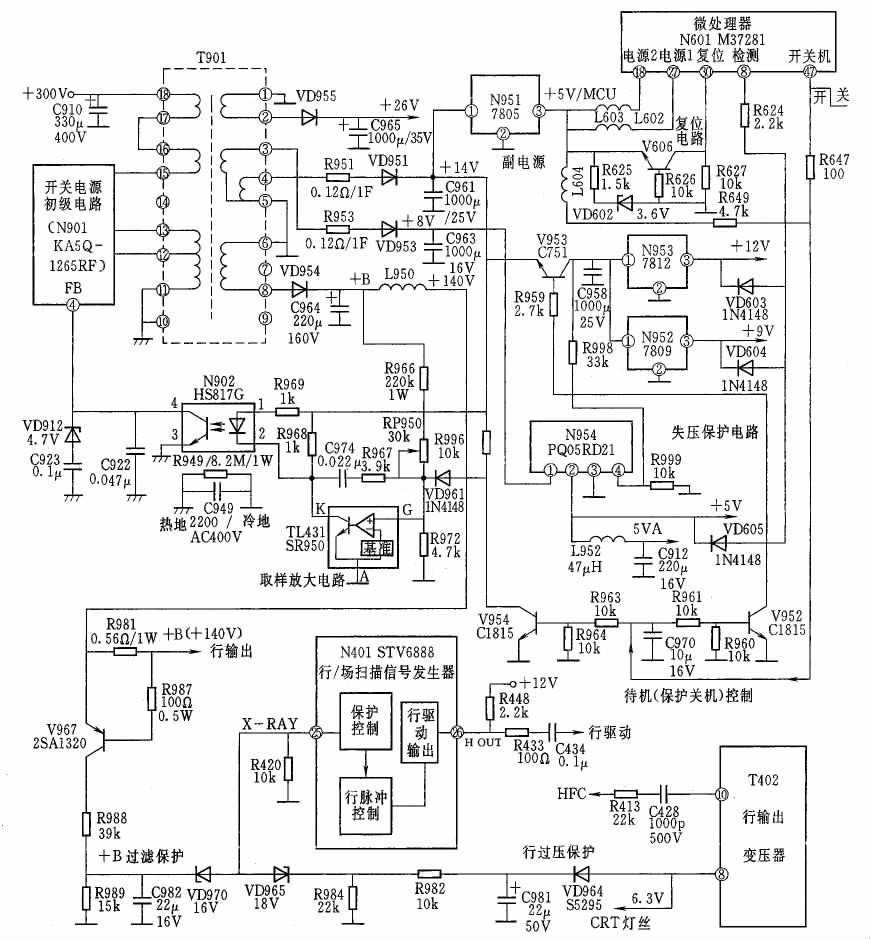

图1 康佳P2905M变频彩电待机与保护电路图

　　（1）开机状态

　　遥控开机时，微处理器N601 的47输出高电平，该高电平分为两路：

　　路通过R961 加到低压电源控制电路V952 的基极，V952 导通，使12 V、9 V 供电电源控制电路的V953 导通，将14 V 电压加到9 V 稳压电路N952（7809）和12 V 稳压电路N953（7812）的输入端，向数字板和小信号处理电路提供9 V、12 V 电源。同时，V953 输出的14 V 电压通过R998、R999 分压，将高电平加到N954（PQ05RD21）的④脚（控制端），使N954 导通，向数字板和小信号处理电路提供+5 V、5 VA 电源，使数字板和小信号处理电路启动工作。

　　第二路经R963 送到主电源降压控制电路V954 的基极，使V954 导通，VD961 截止，对取样误差放大电路TL431（SR950）的G 脚取样电压不产生影响，开关电源由取样误差放大电路TL931（SR950）控制，输出高电压，其中+B 电压为140 V，向负载电路供电。

　　（2）待机状态

　　遥控关机时，微处理器N601 的47输出低电平，该低电平分为两路：

　　路通过R961 加到低压电源控制电路V952 的基极，V952 截止，使12 V、9 V 供电电源控制电路的V953 也截止，切断数字板和小信号处理电路的9 V、12 V供电。同时V953 的集电极变为0 V，通过R998、R999分压，将N954 的④脚（控制端）电压拉低，使N954 截止，切断向数字板和小信号处理电路+5 V、5 VA 电源，使数字板和小信号处理电路停止工作。

　　第二路经R963 送到主电源降压控制电路V954 的基极，使V954 截止。集电极变为高电平，VD961 导通，将开关电源输出的14 V 电压通过R996、VD961 加到取样误差放大电路SR950 的G 脚，使G 脚电压升高，K 脚电压降低，将光电耦合器N902 的②脚电压拉低，流过光电耦合器N902 的电流增加，内部发光二极管发光增强，光敏三极管电流增加，将电源厚膜块KA5Q1265RF的④脚（FB 端）电压拉低，激励脉冲脉宽变窄，开关管导通时间缩短，开关电源输出的各路电压降低，约为开机状态的l/2 左右。行输出电路因电压过低而停止工作，整机进入待机状态。

　　2. 保护电路原理

　　康佳P2905M 变频彩电的保护电路参见图1 所示。

　　微处理器N601 的⑧脚为保护检测专用引脚，该脚外部设有低压供电检测电路：当低压电源供电发生失压故障时，保护电路启动，进入待机保护状态；行、场扫描处理电路STV6888 的25（X－RAY）为“X 射线”检测引脚，该脚外部设有“X 射线”过高保护电路、行输出电流过大保护电路。STV6888 的25正常时为低电平0 V，当25脚外接的保护检测电路检测到故障时，向25送入高电平保护电压，STV6888 据此判断扫描电路发生故障，从集成电路芯片内部切断26脚输出的行激励脉冲，使行扫描电路停止工作，从而达到保护的目的。

　　（1）低压供电失压保护

　　该保护电路由微处理器的N601⑧脚和外部的检测隔离二极管VD603、VD604、VD605 组成。对开关电源受待机控制电路控制后，输出的12 V、+9 V、8 V 电压进行检测，当上述被检测电路，因整流/ 滤波电路、稳压电路发生开路故障或负载电路发生严重短路故障，而造成被检测电压失压或严重降低时，相应的检测隔离二极管导通，将微处理器N601 的⑧脚电压拉低，微处理器据此判断被检测电路发生失压故障，采取保护措施，从N601輨輵讹脚待机控制端输出待机控制电压，进入待机保护状态。

　　（2）行输出过流保护

　　行输出过流保护也叫+B 过流保护电路，由取样电阻R981 和检测三极管V967 和R988、R989、VD970 组成，对行输出电流进行检测。

　　当行输出电路异常（如FBT 匝间短路）引起行扫描电路工作电流增大时，在取样电阻R981 两端产生的压降达到一定值后，V967 导通，集电极变为高电平，经R988、R989 分压后，将稳压二极管VD970 击穿，向STV6888 的25脚送入高电平触发电压，STV6888 采取保护措施，切断26脚输出的行激励脉冲，而进入保护状态。行扫描电路停止工作，避免了行输出电路过流带来的危害。



（待续）
