一种电力远程监控的设计和实现



　　[系统概述]

　　电力变电站远程视频监控系统是专门为电力行业无人值守变电站设计开发的高质量、高可靠性远程视频监控系统。它在常规意义上的三或四遥基础上，特别防范火灾、爆炸、泄露、失窃以及恶意破坏等，对安全生产构成极大威胁的情况，还对变电站的环境状况、设备运行、文明生产等各类情况加以监视。以视频监控为的远程监控系统，它可以对各类报警信号（如红外、运动、门磁、声音、震动、微波、温度、湿度等），经中央单元的处理，进行视频录像，并联动各类行动输出（如警号、锁具、消防设备等），切实提高实行无人值班或值守之后的变电站的安全水平

　　[系统要求]

　　在电力调度管理中心建立监控中心，在各发电厂、变电站、变电所建立视频、音频数据采集单元，从而在远端能对各监控场所的相关数据、图像进行采集、监控和监视，以便能够实时、准确、直接的了解和掌握各变电站、变电所的情况，并及时做出反应，同时将相关的数据进行存储分析，以为今后的决策和改进提供有力的支持。

　　系统中的无人值守站主机可接入视频、音频、数据等信号，视频、音频等信号直接接入监控主机，数据信号通过研祥的自动化模块ARK24000和PCI系列接入IPC-810工控主机，变电所主机通过LAN/ISDN/PSTN/DDN等送到监控中心监控主机，在监控中心可实现对所有变电所的控制和监视。在监控中心，可以设置局长分控，便于领导随时抽查变电所的情况和值班情况。同时，通过远程联网，可以将信息传到上级部门，实现三级的网络结构。

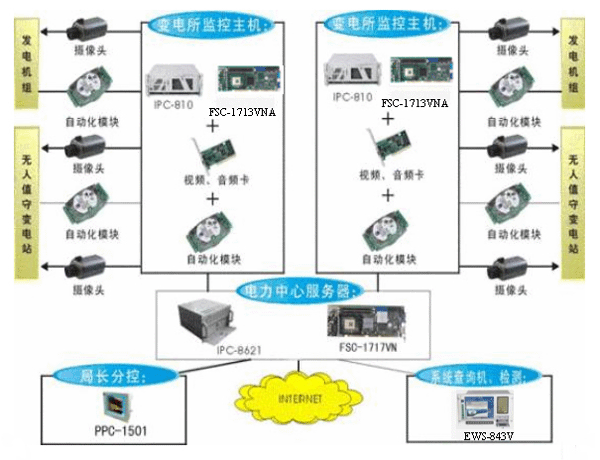

　　[系统原理及框图]





　　[系统配置]

　　监控机： IPC-810A/FSC-1713VNA/CPU P4 2.4G/内存256M/硬盘80G

　　系统查询机：EWS-843V/FSC-1713VNA（B）/P4 2.8G/内存256M/硬盘80G

　　局长分控机：PPC-1501/P4低功耗处理器

　　中心服务器：IPC-8621/FSC-1717VN/P4 3.0G/内存1.0G/硬盘160G

　　[系统评价]

　　在电力调度管理中心建立监控中心，在各发电厂、变电站、变电所建立视频、音频数据采集单元，从而在远端对各监控所的相关数据、图像进行采集和对站内电压、电流、功率等信号进行监控和监视。以便能够实时、准确、直接了解和掌握各变电站、变电所的情况，并及时做出反应。由于系统的开发商是国内着名的解决电力行业监控的集成商，并采用研祥公司的特种计算机代替普通PC机后，系统的抗干扰性、稳定性、不间断性得到大大的提高。
