探讨影响选择触摸屏技术的各种因素

　　如今，在各种手持消费电子设备、医疗应用设备、自动售货机/售票机/ ATM机、销售终端（POS），工业和过程控制设备中都可以看到触摸显示屏。触摸屏显示器正逐渐进入办公自动化，汽车和船舶仪表，家电和游戏机应用领域。

　　为了操作上的方便，人们用触摸屏来代替鼠标或键盘。 触摸屏由触摸检测部件和触摸屏控制器组成，触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，然后将相关信息传送至触摸屏控制器；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再传送给CPU.它同时能接收CPU发来的命令并加以执行。

　　触摸屏技术是一种新型的人机交互输入方式，与传统的键盘和鼠标输入方式相比，触摸屏输入更直观。配合识别软件，触摸屏还可以实现手写输入。触摸屏由安装在显示器屏幕前面的检测部件和触摸屏控制器组成。当手指或其它物体触摸安装在显示器前端的触摸屏时，所触摸的位置由触摸屏控制器检测，并通过接口（如RS-232串行口， USB等）送到主机。

　　影响选择触摸屏技术的各种因素

　　可以用各种方式实现触摸屏。除了成本之外，技术方面的选择取决于以下几个因素：

　　性能：性能包括诸如速度、灵敏度、度、分辨率、拖动、Z轴、双/多触摸方式，视差角度和校准的稳定性。

　　输入灵活性：输入灵活性参数影响着人机交互的方式。

　　环境：环境因素为温度、湿度、耐化学性、耐划伤、防飞溅/液滴、高度、车内安装、冲击、振动，断裂性和防打破的安全性。

　　电气和机械性能：电气和机械性能需要涵盖功率、浮动接地、静电放电（ESD）、电磁干扰（EMI），尺寸大小，曲率等。

　　光学：影响技术选择的光学特性包括透光率、清晰度，色彩纯度和反射。

　　触摸屏技术的类型

　　根据上面所述的各种因素，主要触摸屏技术可分为以下几种类型：

　　电阻式：从目前的推广应用来看，电阻式触摸屏是占主导地位的触摸技术。它由玻璃面板，铱锡氧化物（ITO）电阻涂层组成，并带有导电涂层的护板，沿着边缘有银色的总线条。两个层之间用绝缘小点隔开。触摸屏幕时，护板弯曲与玻璃上的涂膜相接触（图1）。

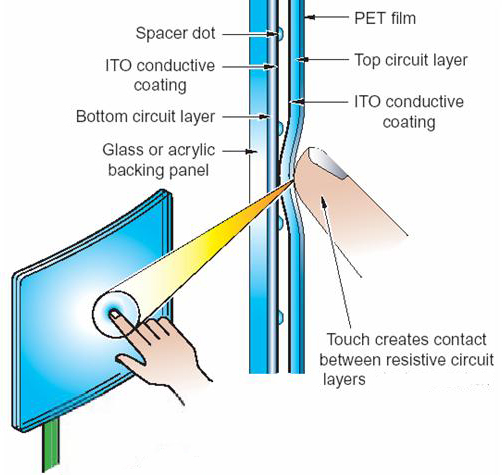

　　图1:电阻式触摸技术。

　　该控制器可选择驱动玻璃层和+5 V的护板，并读取源于护板和玻璃层产生的电压，根据被测量层中的压降来确定X和Y坐标。

　　由于护板的不断弯曲，造成ITO涂膜中有微小的裂缝。

　　已经用不断改进的5,6,7和8线电阻式触摸屏来消除这些影响。

　　声学脉冲识别（APR）式：APR由一个玻璃显示器涂层或其他坚硬的基板组成，背面安装了4个压电传感器。该传感器安装在可见区域的两个对角上，通过一根弯曲的电缆连接到控制卡。用户触摸屏幕时，手指或者触笔和玻璃之间的拖动发生了碰撞或摩擦，于是就产生了声波。波辐射离开接触点传向传感器，按声波的比例产生电信号。在控制卡中放大这些信号，然后转换为数字数据流。

　　表面声波（SAW）式：SAW触摸屏是由一个针对X和Y轴的有发送和接收的压电传感器的玻璃涂层。该控制器发送电信号至发射传感器，并在玻璃的表面内将信号转换成超声波。通过反射器阵列，这些波覆盖整个触摸屏。对面的反射器收集和控制这些波至接收传感器，将他们转换成电信号。

　　电容式：电容式触摸屏技术可以进一步细分为表面电容式和投射电容式。表面电容式技术是在玻璃面板上涂有相同的导体。围绕面板边缘的电极在整个导电层平均分配低电压，建立一个相同的电场。触摸时就会从各个角上得到电流。该控制器测量从各个角上获得的电流比，从而计算出触摸的位置。

　　投射电容式触摸屏：由两个玻璃保护层之间的传感器网格微细线组成。部件可以放置于用户安装的材料后面，包括防暴的厚达18毫米的玻璃。触摸时，手指和传感器之间构成了电容。从改变的传感器栅格的电气特性就可计算出触摸位置。

　　红外/光学式：高分辨率红外（IR）技术使用一个围绕显示器的小框，上面有表面安装的LED,对边有光感受器，红外透明边框隐藏在后面。该控制器连续发送LED,以此来构建一个红外光扫描网格。触摸时就会阻挡每个轴上的一束或多束红外光，这样就可确定相应的X,Y坐标。

　　上述主要的触摸屏技术的突出优点和典型应用总结在表1之中。

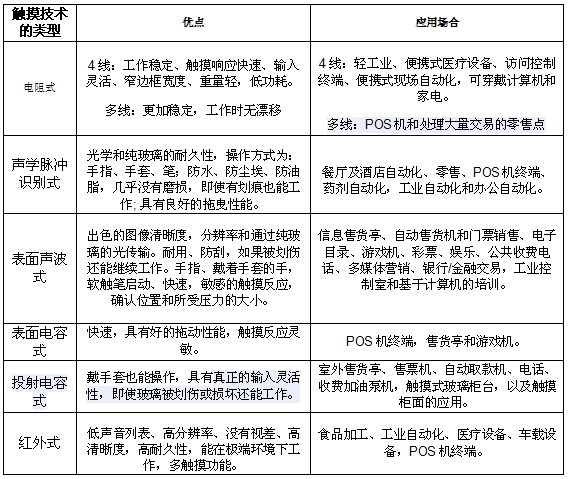

　　表1:不同触摸技术的优点和应用。

　　液晶触摸屏控制中的可编程逻辑

　　对于触摸技术的类型、显示器的类型和显示器制造商，液晶显示器的接口往往是不同的。对设备的设计人员而言，常常难以在其产品线上选择一个显示控制器芯片以适应所有不同的显示器。越来越多从事设计配有触摸屏液晶面板的人机界面（HMI）系统集成的设计人员转向使用可编程逻辑器件，以实现他们所需的灵活性。FPGA技术还可以很容易实现高性能的矢量图形，以及用单芯片与现实世界接口。
