胜利油田集输导航系统在力控Forcecontrol6.1上的实现



　　一。背景

　　汽车导航系统是一种极先进的仪器，加置于现有的音响系统上，能够侦测汽车在行驶途中的位置，协助驾驶者在陌生的道路环境中，通过电子地图与话音指南，准确地掌握前往目的地的路线。导航系统之所以能够侦测到汽车的现在位置，有赖于定位系统（GPS）卫星与汽车上专用天线的配合；然而，假如汽车处于隧道之内，天线便无法接收从卫星传送的电波，而需要采用感应器与车速脉冲两者结合的方法，修正汽车的当前位置。此外，驾驶者可以利用放大或缩小比例的功能，简易地将地图拉近或拉远，以更细微或更宏观的角度来审视目前的所在地。

　　在长途班车、集体车辆、危险品运输车辆上安装车载GPS卫星定位系统后，由采集服务器负责数据的采集、存储。在各个监控终端，由力控Forcecontrol 6.1绘制GPS-GIS人机交互界面，可以对车辆进行实时监控，对治理部分监视驾驶员超速行车、疲惫驾驶、进步运输生产组织水同等具有积极的辅助治理作用；同时监控终端可对与正处于超速、抛锚等情况的长途营运车实施报警功能，从而降低交通事故的发生率，对进步运输安全生产具有积极的意义。

　　二。概述

　　力控ForceControl V6.1监控组态软件是力控科技根据当前的自动化技术的发展趋势，结合了当前先进的IT技术，总结了多年的开发、实践经验和大量的用户需求而设计开发的高端自动化软件产品，是力控科技全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，可以面向大规模SCADA系统、DCS控制系统应用，是企业信息化的有力生产监控数据处理平台，是一个可以和国外同类软件相抗衡的民族工业产品。

　　与同类产品相比，由力控ForceControl V6.1监控组态软件构成的控制系统可以组成先进的冗余、容错架构，可以进行构建完整的分布式自动化应用系统，力控ForceControl V6.1的web应用与开发结合。 NET平台技术，集成了web service技术，适应了当前的web应用，整个产品开发过程采用了先进软件工程方法：“测试驱动开发”，测试用例覆盖率为99.5%，使产品品质得到充分保证。

　　力控ForceControl V6.1的设计避免了目前市场上各类软件不是操作过于复杂就是功能过于简单的弊病，在提高产品功能的前提下，既保证了产品的灵活性，又保证了使用的简单性，可以使您快速构建工程项目。

　　力控ForceControl V6.1在V6.0版本基础上得到了很大的提升，增加了很多行业应用组件，同步推出了煤矿监控专用版软件、楼宇IBMS集成平台软件，软件支持“在线”流程图面绘制，批次、配方管理、事故追忆等组件功能更加强大、同时增加了设备运行管理等功能模块，可以使您的监控系统无限扩展，有效的保护和管理了大量生产运行设备！

　　三。特点

　　★ 国际上极少数具有GPS-GIS组件的组态软件之一。

　　★ 全组态式人机界面，面向低级用户，易学易用。用户可自由设计系统功能及界面风格。

　　★ 灵活的属性配置对话框，用户可通过配置控件属性实现不同的功能和显示效果。

　　★ 支持与SQLserver、Oracle、MySql、Access等各种常用数据进行数据交互，读写GPS信息及车辆信息。并具有相应查询、统计数据、分析、打印功能。

　　★ 信息处理速度快，车辆实时监控、报警及时。

　　★ 稳定、高效、高速，能够保证处理大量并发事件。

　　★ 结构化设计，可以提供接口与不同行业业务系统对接保证系统高扩展性。

　　★ 模块话设计，用户可将实现的GPS-GIS界面为整个系统的一个功能界面，继续组态实现其它SCADA功能，实现SCADA+GPS+GIS+信息处理一体化的ERP系统。

　　★ 运行界面操纵简单、界面友好、全部采用图标、按钮及下拉式菜单选择操纵极为方便。

　　★ 的电子舆图以及灵活的舆图修改功能，全面兼容 gst（MapInfo MapX）格式舆图。

　　★ 舆图操纵灵活，支持无级缩放、高速周游、鹰眼、图层、报警、跟踪等功能。

　　★ 系统有良好的安全性，设计有可靠的权限检验机制。

　　四。功能

　　在力控Forcecontrl 6.1组态软件中，用户通过GPS-GIS复合组件可组态实现十分丰富的功能。主要分为监控调度功能、GIS辅助功能、数据治理统计功能等。功能描述如下：

　　定位监控

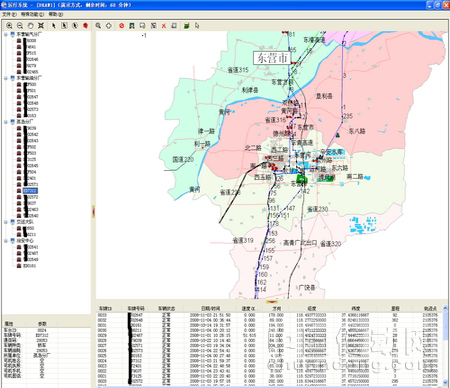

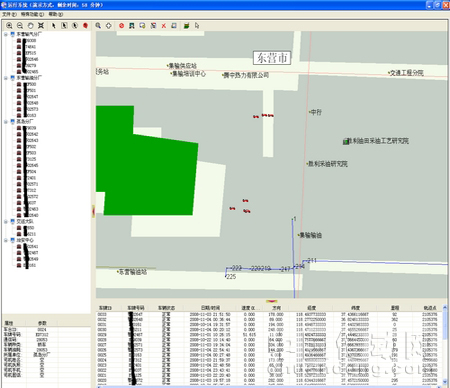

　　通过中心服务端向车载终端发送呼唤指令，车载终端将定位数据回传，力控HMI通过读取服务端数据库（SQLserver或Oracle等）数据，在GIS舆图上显示，可实现对车辆的定位。定位数据包括经度、纬度、速度、方向、车辆状态等。

　　超速报警（分段限速）

　　当车辆超出预定速度时候，力控组态软件能够显示报警信息。

　　线路报警

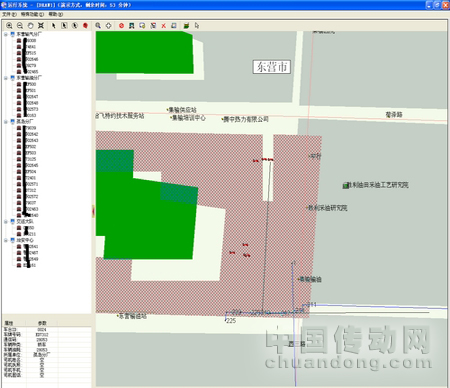

　　线路的监控，当车辆出进工作区域或偏离运行路线时候，会自动报警回传到中心和监控终端。

　　日志查询

　　日志包括系统日志、报警日志。

　　车辆治理

　　治理对象是数据库中的车辆数据，功能包括：车辆数据的录进，车辆数据的查询，车辆数据的添加、修改、删除等。

　　车辆查询

　　1.可查询数据库中的车辆的具体信息，包括车牌号、车载电话号码、车辆种类、司机信息等；

　　2.可查询正在运行中车辆的具体信息及其状态，包括目前状态、位置、车速等。

　　里程统计

　　系统自动统计在一定时间内车辆行驶的里程，支持打印。

　　用户治理

　　不同级别的用户可以拥有不同的车辆治理权限，操纵权限。

　　GIS功能

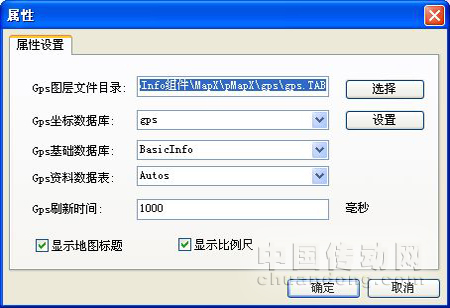

　　力控GPS-GIS模块可以显示MapInfo MapX 5.0格式电子舆图，对各类地理信息、空间信息及移动目标的时间和状态信息进行存储和显示，并提供查询、控制、分析统计等功能。

　　舆图显示

　　★ 能实时显示移动目标的位置和状态，同时能提供该移动目标的档案资料

　　★ 比例尺显示

　　★ 舆图的图层控制

　　舆图操纵

　　★ 舆图的快速无级缩放

　　★ 高速周游

　　地物查询

　　★ 通过查询地物的名称，可以查询出具体的地物位置、信息等；

　　★ 通过点选、圆选、框选方式选定某个点，或者某个区域，即可以显示内部的地理信息资源。

　　路径计算

　　可以查询并在舆图上显示由出发点到终点的短路径。出发点、终点的选择十分灵活，可在舆图上点击确定，也可以根据某个车的位置来定。

　　鹰眼功能

　　鹰眼功能能够使用户清楚的观察到当前视图在整个舆图上的位置，通过鹰眼窗口可以切换。

　　地理丈量

　　提供间隔，面积丈量工具，在舆图上可丈量任意折线的间隔和任意多边形的周长、面积。

　　电子舆图打印功能

　　系统支持电子舆图打印功能，可以打印当前窗口显示的舆图，内容包括运营车辆的轨迹、时间等，也可以作为图片形式保存下来。

　　车辆档案查询治理

　　对车辆的基本信息进行治理，支持分组集中治理，客运、货运、出租等，并对车辆技术等级评定、二保提醒、保险 如客运车辆如下：

　　★ 客运车辆数据的录进

　　★ 车辆技术等级评定、二保数据

　　★ 车辆保险

　　驾驶员的查询治理

　　对于驾驶员信息进行采集和治理，必须要有一定的权限才可以。其具体功能如下：

　　★ 驾驶员信息的录进

　　★ 驾驶员信息的删除

　　★ 驾驶员信息的查询

　　车载终真个查询治理

　　车载终真个数据治理一样需要有相应的权限才能进行。其功能如下：

　　★ 车载终端数据录进

　　★ 车载终端数据的删除

　　权限治理

　　所有的治理职员包括操纵员都是相当于拥有一个自己的账号，每个账号在系统中是的，可以添加、修改、删除，每个账号相应的都会有一定的权限，权限的治理包括：

　　★ 操纵的权限

　　★ 治理车辆的权限

　　★ 数据治理的权限
