爱国者PA55A/AS 彩显单元电路故障解析

　　1.主电源电路

　　爱国者PA55A/AS 彩显的电源电路与爱国者400 A的主要区别是采用了受控消磁电路。该机的受控消磁电路如图1 所示。该消磁电路与AOC 彩显采用的受控消磁电路工作原理相同，不再介绍。

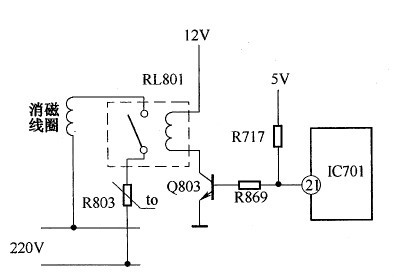

图1 爱国者PA55A/AS 彩显受控消磁电路图

　　2.节能控制电路

　　（1）正常工作状态

　　正常工作状态，见图2 所示电路。彩显处于正常工作状态时，微处理器IC701 节能控制端③、④脚为高电平。④脚的高电平使Q813、Q805 相继导通，Q805的c 极上的6.3 V 电压为显像管灯丝供电。③脚的高电平使Q804、Q806 相继导通，于是Q806 的c 极上的12 V 电压，不但为行激励、行输出电源等电路供电，而且经9 V 稳压电路产生9 V 电压，为行、场振荡电路供电，从而使整机进入工作状态。

图2 爱国者PA55A/AS 彩显节能控制及行输出电源电路图

　　（2）节能状态。

　　彩显处于节能状态时，微处理器IC701③、④脚为低电平，使Q805、Q806 截止，行、场扫描等电路停止工作，使整机处于节能状态。

　　3.行输出电源电路

　　见图2 所示电路。爱国者PA55A／AS 彩显的电源是以IC802（KA3843B）、储能电感L803 和开关管Q807为构成的并联、升压型开关电源。

　　该电源电路的构成与爱国者400 A 基本相同，不同的是其采用直接行频触发方式。所以该电源电路在行扫描电路未工作时不能工作；行频时该电源电路在C839 两端产生的+B 电压为85 V，行频时+B电压为183 V。
