液晶彩电微控制器电路的维修资料(上)

时间:2011-08-18

  一、微控制器常见故障的维修

  微控制器常见故障现象及维修方法介绍如下:

  1. 无规律“花屏”、“死机”

  主要检测微处理器的基本工作条件是否正常,供电电压是否稳定,复位电路元器件、晶振性能有无不良。

  另外,微控制器本身损坏或存储器资料丢失,也会造成“死机”。如果微控制器一切正常,需要检查SCALER电路、液晶屏等。

  2. 按键失灵

  首先检查按键接插件是否接触良好,有无开焊断裂,各按键有无短路,若存在,则更换损坏元件,否则,检测微控制器基本工作条件是否正常,如果故障还不能排除,就检测SDA、SCL 上挂接的元器件是否损坏,还要检查存储器及其资料是否正常。

  3. 按键功能错乱

  MCU 一般设置1~2 个引脚作为按键输入脚,各按键信号通过电阻分压的方式传递到键输入脚,按下不同的键,会有不同的电压,据此,微控制器可区分出不同的按键功能。如果按键输入电路分压电阻损坏、按键漏电、按键接口接触不良等,都会引起输入到微控制器按键脚的电压变化,从而导致按键错乱的现象。

  4. 不开机

  微控制器设有待机控制端,在开机过程中,其电平是否变化是判定微控制器系统是否工作的依据。

  若待机控制端在开机时电压能从高电平变到低电平(低电平开机)或从低电平变到高电平(高电平开机),表明微控制器、存储器组成的微控制器系统基本工作正常,整机不开机故障在控制系统外的电路上,如开关电源电路、I2C 总线被控电路等。

  若待机控制端在开机时电压不变化,说明微控制器系统未工作,应首先检查微控制器工作的条件(电源、复位和振荡信号)是否正常:若正常,检查微控制器和外部存储器的线路是否正常;若正常,需要重写EEPROM 数据存储器,重写后仍不正常,一般需要更换微控制器或数据存储器。

  二、微控制器电路软件故障的维修

  微控制器电路软件故障是指EEPROM 中的内容出错或丢失引起的故障,常见故障现象为:“黑屏”、“花屏”、不开机等。对于此类故障的处理方法是:如果原存储器没有损坏,只需写入正常的数据即可;如果原存储器已损坏,需要更换存储器,并写入正常数据。关于存储器的更换,一般的原则是:使用相同系列的存储器代换,如故障机使用24 系列,代换品也在24 系列中挑选;另外,代换存储器的存储容量不能小于原型号的存储容量。

  上面提到,存储器数据出错或丢失后,需要写入正常的数据,那么,如何写入呢?这需要借助专用仪器(如编程器)。目前,用于拷贝(复制)液晶彩电存储器数据的仪器主要有以下几类,下面简要说明。

  1. 利用存储器拷贝机对存储器数据进行拷贝

  目前,市场上有一种存储器拷贝机出售,这种存储器拷贝机使用起来比较简单,不必配置计算机和单独的驱动软件即可使用。市面上出售的这类存储器拷贝机大致可以分为两类:一类只能拷贝24 系列存储器;另一类可拷贝24 系列和93 系列的存储器,选购时应该加以注意。

  ( 1) 存储器拷贝机的使用方法

  利用存储器拷贝机可将同型号正常存储器中的数据拷贝到一个空白存储器(或已经使用过的备件存储器)中,这样,经过拷贝后的存储器中就保存了与正常液晶彩电存储器中完全相同的数据。然后将拷贝好数据的新存储器更换到故障液晶彩电中,如果待修液晶彩电的故障排除,说明故障确实是由于存储器数据出错或存储器本身故障引起;如果更换了新拷贝的存储器后故障不变,说明待修机的故障不是由于存储器数据引起的。

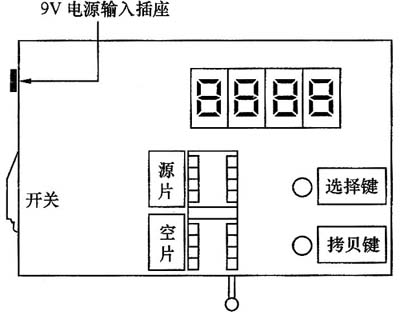

  图1 为常见存储器数据拷贝机的外形。“源片”插座用来插入需要从中读出正常数据的存储器,“空片”插座用来插入需要写入新数据的空白存储器,“选择键”用来选择需要拷贝数据的存储器型号,“拷贝键”执行数据拷贝操作,“显示屏”用来显示所需拷贝存储器的型号和拷贝机的工作状态。

  图2 是使用存储器拷贝机拷贝液晶彩电存储器数据的示意图。

图1 存储器数据拷贝机的外形图

图1 存储器数据拷贝机的外形图

图2 存储器拷贝机拷贝液晶彩电存储器数据的示意图

图2 存储器拷贝机拷贝液晶彩电存储器数据的示意图

  一般操作步骤如下:

  ①接通存储器数据拷贝机的电源。

  ②按动拷贝机上的“选择”键,选择所要拷贝存储器的型号。

  ③拆下与所修故障机相同型号正常机器上的存储器(或作为资料保存的存储器)作为“源片”存储器,插入到存储器拷贝机的“源片”插座上。

  ④将需要写入数据的空白存储器或备件存储器(已经使用过的好存储器)作为“空片”存储器插入到存储器拷贝机的“空片”插座上。

  ⑤压下存储器插座锁紧开关,将“源片”存储器和“空片”存储器锁紧在存储器插座上。

  ⑥按下拷贝机上的“拷贝”键,拷贝机执行拷贝操作,将“源片”存储器中保存的数据拷贝到“空片”存储器中。

  ⑦从拷贝机上取下新拷贝好数据的存储器更换到故障机上。

  ⑧将源片装回原机。

  ( 2) 使用存储器拷贝机时应注意的几点问题

  使用存储器拷贝机拷贝存储器数据时,应特别注意以下几点问题:

  ①从正常液晶彩电上拆下“源片”存储器后,应该使用记号笔在存储器上做好标记,不要与故障机存储器或“空片”存储器相混。

  ②从故障液晶彩电上拆下的“故障”存储器也要使用记号笔做好标记,不要与其他存储器相混。不要使用故障机上的存储器作为“空片”存储器使用,这是因为:

  ,还不能确定故障机上的存储器是数据出错,还是存储器本身有问题;第二,可留作万一需要将原故障机存储器换回时使用。

  ③在将“源片”存储器和“空片”存储器插入存储器拷贝机的插座上时,不要插错位置;否则,执行“拷贝”

  操作后,“源片”存储器中存储的数据将被删除。

  ( 3) 使用存储器拷贝机备份存储器数据资料的问题

  使用存储器拷贝机也可以将液晶彩电存储器数据拷贝到空白存储器中作为备份资料,以便以后使用。但这种备份总线数据资料的方法不是很方便,因为备份一个机型的数据就要使用一片存储器,既不经济,也不容易保存和整理资料。只有集中修理某几种液晶彩电机型时,这种方法才有实用意义。

  2. 利用液晶彩电专用编程器对存储器数据进行拷贝

  显而易见,液晶彩电专用编程器(烧录器)就是针对某一种或某一类液晶彩电而设计的,只能用于某一特定机型存储器的读写,虽然此类编程器适用面较窄,但其好处是可以不必拆下存储器。维修时,只需将专用编程器通过液晶彩电维修接口或VGA 接口连接好,在EEPROM 读写软件的配合下,即可在线对存储器中的内容进行更新。

  3. 利用通用编程器对存储器数据进行拷贝

  这里所说的通用编程器,说的夸张一点就是所谓的“万用编程器”,这类编程器适用面较广,可对不同种类的存储器、可编程逻辑器件以及单片机进行编程和数据读写操作。编程时,需要拆下存储器,将存储器放在编程器上写入正常的数据后,再上机,液晶彩电即可正常工作。虽然这类编程器操作麻烦一点,但毕竟是“”的,因此,笔者强烈推荐维修人员使用通用编程器进行维修。图3 是通用编程器RF810 及其配件外观图。

图3 通用编程器RF810 及其配件外观图

图3 通用编程器RF810 及其配件外观图

  ( 1) 用通用编程器读写存储器的方法

  使用编程器对存储器进行数据拷贝操作的基本要求是:一台计算机(编程器对计算机的要求并不高,一般来说只要能够运行Windows98 操作系统的计算机都可使用);一台编程器以及和编程器配套的驱动软件。

  使用通用编程器对存储器进行数据拷贝的一般操作步骤如下:

  ①将编程器与计算机连接好。不同的编程器与计算机的连接方式不太相同,有的编程器是连接到计算机的并口(打印机接口)上,有的编程器是连接到计算机的串口上(COMl 或COM2),有的编程器使用USB 接口。从速度上来说,USB 接口快,串口慢。

  ②将与编程器配套的驱动软件安装到计算机上,并按要求对编程器进行相关的设置。

  ③运行编程器驱动软件,选择存储器型号。

  ④操作编程器驱动软件,控制编程器进行数据读取操作,读取与故障机相同型号液晶彩电存储器中的数据,作为数据源。

  存储器数据源的取得有两种方法。种方法是:

  找一台与所修故障机相同型号的正常液晶彩电,将液晶彩电中的存储器拆下,插到编程器上,读出其中的数据,并将它保存到计算机中;第二种方法是:直接利用已经保存在计算机中的相同型号液晶彩电存储器数据(可以是自己以前所做的数据备份或其他相关数据来源)。

  ⑤把空白存储器(或已使用过的备件存储器)插到编程器上,操作编程器驱动软件,控制编程器将从正常液晶彩电存储器中读取的数据(或资料数据)写入到空白存储器中。

  ⑥将写好数据的新存储器更换到故障机上。

  ( 2) 使用编程器备份液晶彩电存储器数据资料

  使用编程器备份液晶彩电存储器数据资料是为方便的。在日常修理工作中,可以随时将所遇到的新型号液晶彩电存储器中的数据用编程器读出来,保存在自己的计算机中,以供以后修理时使用。这种存储器备份方法不像使用存储器拷贝机备份存储器数据那样,每一份备份数据需要使用一片存储器,因此既方便又经济。

  为了方便使用计算机中保存的备份存储器数据,在保存备份存储器数据时,可考虑在计算机的硬盘上建立一个总的目录,然后按品牌和机型进行细分。

  另外,在每个机型的目录下,除保存存储器数据文件外,还可以保存一份这个存储器数据文件的说明文件。在说明文件中,可以记录液晶彩电的型号、存储器的型号、机器使用的微控制器等,以便日后使用时不会弄乱。

  4. 利用编程软件配合计算机并口对存储器数据进行拷贝

  这种方法是使用专用的存储器编程软件配合计算机并口(打印机接口)和一个简单的接口电路来实现对24 系列和93 系列存储器的编程(数据拷贝)。这种方法的基本原理是:利用专门设计的存储器编程软件,对计算机并口中的两个(或3 个)数据输入/输出端口重新进行定义,使其符合通信规则(或其他类型存储器接口规则);另外将计算机并口中的其他几个数据输出端口并联起来作为存储器的电源为待编程的存储器供电(这样,可省去存储器接口电路中的外接电源)。在计算机中运行存储器编程软件,就可实现对存储器数据的读/ 写操作和数据拷贝。图4 是利用编程软件配合计算机并口对液晶彩电存储器数据拷贝配置的示意图。图中给出了两种外形的接口电路。

图4 利用编程软件配合计算机并口对液晶彩电存储器数据进行拷贝的配置示意图

图4 利用编程软件配合计算机并口对液晶彩电存储器数据进行拷贝的配置示意图

  因为在维修液晶彩电和其他一些家电设备时,所遇到的存储器80%以上都是24 系列存储器,因此,如果您对计算机的使用比较熟,又能自己动手制作一个简单的接口电路,在修理液晶彩电需要对存储器数据进行拷贝时,此法也可算一种既经济又实用的好方法。

  设备要求:任何档次的计算机一台,计算机并口电缆(打印机电缆)一根,自制存储器接口电路和存储器插座,存储器编程软件。

  (待续)
