LED照明用开关电源技术要求的研究

　　摘要：在充分研究国内外“绿色电源”产品的技术法规、标准、方法和技术条件的基础上，结合现代化的电源技术，研究LED 用及其他相关开关电源的技术措施，提高我国该类产品的技术含量和可靠性，增强国际竞争力，对推动绿色、环保、节能开关电源的应用领域和高亮度LED 运用范围，打开国际市场，有着划时代的战略意义。

　　1 概述

　　LED 用开关电源属于电网电源供电的、额定电压不超过600V 的单路输出式交流-直流外部电源，而室外用的LED 开关电源比室内用的环境更严酷，所以选室外用的LED 开关电源作为研究的重点，更具代表性。

　　目前LED用开关电源没有专门的标准， 可参考GB4943-2001或IEC 60950-1:2005标准来考核产品的安全；而室外用的LED开关电源的安全适用时可参考IEC 60950-22：2005标准来考核产品的附加安全。

　　由于室外用的LED 开关电源的可靠性要求比较高，需要在设计、研制及生产阶段做相应的可靠性试验，应对可靠性试验过程中观测到的每一个失效的原因和后果进行详细的分析，并研究采取有效的矫正措施的可能性。具体的可靠性试验总要求可参考GB 5080.1—1986 设备可靠性实验试验总要求（IEC 60605-1—1978）。

　　2 LED 用开关电源涉及的技术要求

　　2.1 产品涉及的环境试验

　　由于室外用LED开关电源使用过程可能面临恶劣的环境，如低温、高温、潮湿、腐蚀、淋雨、长霉等，运输过程可能受到冲击和振动，同时还要考虑储存环境的影响。环境参数对产品的主要影响有：腐蚀、开裂、脆化，潮气的吸附或吸收、氧化等。这些影响可导致材料的物理或化学性质的变化。

　　所以产品定型和研制过程可能需要经受一系列的环境试验， 目前的试验方法有： GB/T 2423.1-2001 、GB/T2423.2-2001、GB/T 2423.3-1993 、GB/T 2423.4-1993 、GB/T2423.5-1995、GB/T 2423.10-1995 、GB/T 2423.16-1999 、GB/T 2423.17-2008 、GB/T 2423.38-2005。

　　单一环境的影响情况见表1。

表1 单一环境的主要影响

　　而产品的试验顺序要按预期的目的和应用情况来确定，具体见表2。

表2 试验顺序的目的和应用

　　适用于大多数设备的一般试验顺序的例子见表3。

表 3 一般试验顺序举例

　　2.2 产品涉及的安全要求室外LED用开关电源，没有专门的安全试验标准，但从产品失效情况来看，很多是属于结构、温升、爬电距离、电气间隙、材料方面的问题。而 GB 4943-2001 、IEC60950-1:2005对电源有要求；而室外LED开关电源的安全适用时可参考IEC 60950-22：2005标准来考核产品的附加安全。

　　可依据此类标准来设计和定型试验。

　　2.3 产品涉及的EMC 要求

　　因为室外工程用的LED 用开关电源是属于外部电源，可按信息技术类设备电磁兼容测试要求来试验。

　　2.3.1 产品相关的EMC 检测标准

　　国家标准、欧盟标准等同采用国际标准，只有本版上的差异，美国标准与国际标准在测试项目和方法上都有很大区别。

　　2.3.1.1 国家标准：GB 9254-1998 或GB 9254-2008、GB/T17618-1998、GB 17625.1-2003 、GB 17625.2-2007 。

　　2.3.1.2 国际标准：CISPR 22:2006、CISPR 24：1997+A1：

　　2001+A2 ： 2002 、IEC 61000-3-2:2005+A1:2008 、IEC61000-3-3:2008。

　　2.3.1.3 欧盟标准：EN 55022:2006、EN 55024：1998+A2：

　　2003 、EN 61000-3-2:2006、EN 61000-3-3:1995 。

　　2.3.1.4 美国标准： FCC PART 15 RADIO FREQUENCYDEVICES2.3.2 产品相关的EMC 检测项目：

　　2.3.2.1 GB 9254-2008 即CISPR 22:2006、EN 55022:2006 检测项目有：电源端子骚扰电压、辐射骚扰场强。

　　2.3.2.2 GB/T 17618 即CISPR22、EN 55022 检测项目有：静电放电抗扰度、射频辐射场抗扰度、工频磁场抗扰度、电快速瞬变脉冲群抗扰度、射频场感应传导抗扰度、浪涌抗扰度、电压暂降和短时中断抗扰度试验。

　　2.3.2.3 标准G B 17625.1 即IEC 61000-3-2、EN 61000-3-2 检测项目有谐波电流发射。

　　2.3.2.4 标准G B 17625.2 即 IEC 61000-3-3、EN 61000-3-3 检测项目有电压闪烁。

　　2.3.2.5 美国标准FCC PART 15 主要包含EMI 部分项目，有电源端传导骚扰电压和辐射骚扰场强。

　　2.3.3 LED 开关电源的EMC 测试

　　LED 开关电源的测试项目有电源端子骚扰电压、辐射骚扰场强、静电放电抗扰度、射频辐射场抗扰度、电快速瞬变脉冲群抗扰度、射频场感应传导抗扰度、浪涌抗扰度、电压暂降和短时中断抗扰度、谐波电流发射和电压闪烁。

　　2.4 产品涉及的能效要求

　　2.4.1 我国对外部电源的能效要求

　　把交流电网电压转换为一个固定的、单路低压直流或交流输出电压的额定输出功率不大于250W 的外部电源的能效应满足GB 20943-2007 的规定，目前CQC 将此类单路输出式交流-直流和交流-交流外部电源节能产品列入了节能产品实施规则，规则号为CSC/G1206-2005。

　　2.4.2 欧盟公布EuP 指令关于外部电源的实施措施草案及其改写指令：《确立能源相关产品生态设计要求的框架》

　　2008 年10 月17 日， 欧盟生态设计法规委员会（Regulatory Committee）在EuP 指令（2005/32/EC）第三次会议上公布了外部电源（External Power Supplies，EPS）的实施措施草案；2009 年10 月31 日，欧盟委员会在其公报上公布了EuP 指令（2005/32/EC）的改写指令：《确立能源相关产品生态设计要求的框架》（2009/125/EC）（简称ErP），并在公布之日起20 日生效。新指令正式生效后，将取代现行的EuP指令。新指令鲜明的变化就是将原EuP 指令中的耗能产品扩展为能源相关产品（Energy-related Products，其他内容没有较大的变化。具体限值如下：

　　（1） 无负载状态下的能源效率应小于表4 的限值：

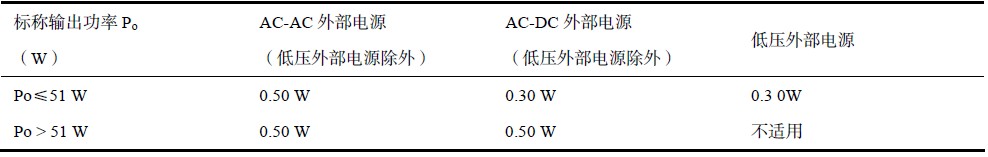

表4 无负载状态下的能源效率限值

　　（2） 平均效率应小于表5 的限值：

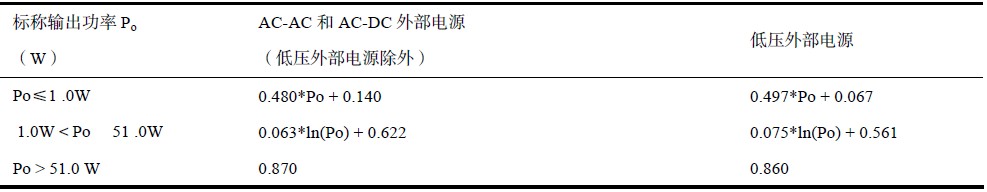

表5 平均效率限值

　　2.4.3 LED 开关电源的能效试验

　　LED 开关电源应通过GB 20943-2007 强制性检验项目。

　　2.5 产品涉及的有害物质限制要求

　　产品的ROHS符合性评价满足标准SN/T2002—2006的规定，适用时，还应符合使用国家（地区）有关技术法规对外部电源的环保、能效、性能等的规定。

　　欧盟在2006年7月1日开始正式实施ROHS指令（电气电子设备中限制使用某些有害物质指令），届时使用或含有镉（Cd），铅（Pb），汞（Hg），六价铬（Cr6+）等四种重金属，以及多溴苯（PBB），多溴二苯醚（PBDE）作为阻燃剂的电子电器产品将不允许进入欧盟市场。根据指令，电子电器设备的均一材质中镉含量应在质量比的0.01%以下，其它物质如铅，汞， 六价铬，多溴联苯和多溴联苯醚含量应在质量比的0.1%以下。

　　2.6 产品涉及的性能要求

　　性能满足有关的规范要求，通常应包括输出电压的准确度、电压调整率、负载调整率、输出纹波、功率因素、效率等。

　　2.7 欧盟出台的其他指令、法规和决议

　　2.7.1欧盟已出台765/2008/EC和768/2008/EC两项旨在严格CE标志规定的法规，以确保产品安全；2.7.2 REACH 代表化学品注册、评估、授权和限制的法规，欧盟目前公布了15种高关注度物质；2.7.3 欧盟WEEE 新修订草案，WEED 指令总的要求是企业生产的产品回收率要高；2.7.4 欧盟1348/2008/EC 决议、2009/6/EC 指令，欧盟作出此项决定的目的是保护人类健康和安全。相关企业需引起注意，通过调整配方、加强对成品及有关原材料检测、开展对合格供货商的评定等措施进行应对。

　　3 意义

　　本文研究总结了LED用开关电源适用的法律法规和标准要求，为评估和审查新开发产品的设计安全、科学有效地监控产品质量奠定了基础；对积极应对技术贸易壁垒，帮助企业提高质量管理水平、质量控制能力以及破壁应对能力，具有重大的指导意义。同时为今后国家局研究和制定“绿色电源”、“绿色电器”以及其他相关产品的技术措施和监管措施提供了一个很好的手参考资料。
