解析单片机测控系统屏蔽的分类

时间:2011-07-12

  按照屏蔽的原理来划分,屏蔽有以下三种类型:

  一、静电屏蔽

  用完整的金属屏蔽体将带正电导体包围起来,在屏蔽体的内侧将感应出与带电导体等量的负电荷,外侧出现与带电导体等量的正电荷,如果将金属屏蔽体接地,则外侧的正电荷将流入大地,外侧将不会有电场存在,即带正电导体的电场被屏蔽在金属屏蔽体内。

  1、静电积累与静电放电的危害性

  在人类生活环境中,静电积累和静电放电是无处不在的。任何两种材料都可以摩擦起电,所产生的电荷量的大小与材料的种类、环境条件、摩擦速度等因素有关。例如,人体与化纤衣物互相摩擦时,会产生摩擦放电现象。

RS-232因静电放电而损坏后的显微照片  www.elecfans.com

  2、静电测试标准

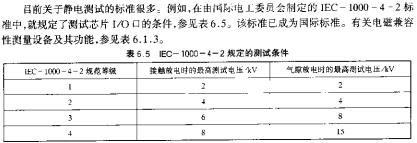

IEC-1000-4-2规定的测试条件



  3、静电放电的防护

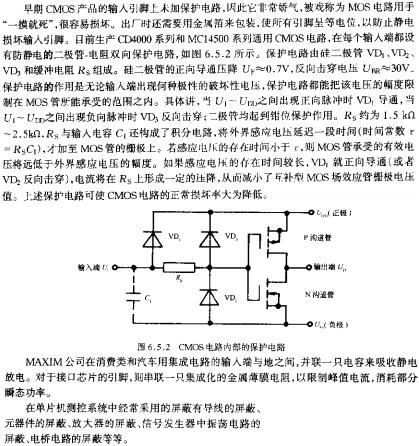

CMOS电路内部的保护电路



  二、磁屏蔽

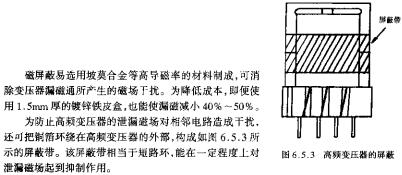

高频变压器的屏蔽

  三、电磁屏蔽

  电磁屏蔽是电磁兼容技术的主要措施之一。即用金属屏蔽材料将电磁干扰源封闭起来,使其外部电磁场强度低于允许值的一种措施;或用金属屏蔽材料将电磁敏感电路封闭起来,使其内部电磁场强度低于允许值的一种措施。
