一、海信TLM4277 晶彩电常见故障的维修
1. 开机无LOGO画面,背景为绿色、红色或其他非黑色
主要应检查连接液晶屏的接插线XP007,如果出现问题,应更换接插线。
2. 开机“黑屏”,电源指示灯不亮
主要应检查电源板输出是否正常,如果不正常,检查电源板电路;如果电源板输出正常,再检查主板程序存储器N019 是否正常;若不正常,应重写程序或更换N019。
3. 无伴音
对于无伴音故障,可按以下方法进行检修:
首先,用示波器测量伴音功放N603 的④脚是否有音频信号输入;
若有,故障出在音频功放电路。重点检查N603 的供电及N603 本身是否正常;若N603的④脚无信号输入,则检查静音控制电路和音频处理电路N600。
4. 开机出现LOGO画面后不启动,连续两次开机才能启动
此故障一般是主控芯片NO12 的复位电路N008出现故障或I2C 总线异常引起的。
5. TV状态下无图像
主要检查高频头A600 电源是否正常;A600 的辊輰讹脚到XP607 的通路及XP607 到主板的通路是否开路;高频头A600 的④、⑤脚的I2C 总线是否正常。若以上检查正常,则需要更换高频头。
6. 图像色彩异常
如果是全部信号源输入都出现图像和色彩异常的现象,需要检查主控芯片、屏连接线等部分是否正常;如果仅仅是主TV 状态下图像色彩异常,则需要检查主视频解码电路N006 和主视频去隔行处理电路N015 等是否正常。
7. 按键不起作用
主要检查按键板上的按键有无焊接问题,各按键输出引脚的上拉电阻是否正常。在确认完好的情况下,检查主板上的C219 和Rll4 是否正常。
8. 图像有竖线
主要检查LVDS 插座XP007、LVDS 连线是否正常,帧存储器N018 是否正常。
二、海信TLM4277 液晶彩电工厂维修模式的进入与调整
1. 工厂维修模式的进入方法
使用本机遥控器,首先按“菜单”键打开主菜单,用“音量增/ 减”键选中声音设置菜单,然后用“节目增减”键选中平衡”选项,用“音量增/ 减”键将该项数值调整为0,在此状态下,依次按压数字键“0、5、3、2”,即可进入工厂调整主菜单。
2. 工厂维修模式下菜单数据的调整
在主菜单状态下,用“节目增/ 减”键进行选项,用“音量增/ 减”键进入相应的子菜单。在主菜单状态下,同样用“节目增/ 减”键进行选项,用“音量增/ 减”键对所选项的数据进行调整。调整结束后,遥控关机或直接交流关机,即可退出工厂维修模式。
在工厂调整主菜单中,有白平衡、声音模式、图像模式、设置选项、色彩优化、清空母块、工厂初始化等子菜单选项,各子菜单中各调整项的参考数据如表1 所示。

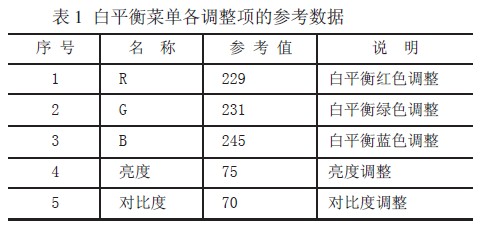

(1)白平衡菜单各调整项的参考数据:白平衡菜单各调整项的参考数据如表1 所示。
(2)声音模式菜单各调整项的参考数据:声音模式菜单各调整项的参考数据如表2 所示。
