MAX1437B：8路、12位模/数转换器

     MAX1437B为8路、12位模/数转换器(ADC)，具有全差分输入，流水线架构，可对全差分信号进行数字误差校准。该ADC设计用于低功耗、高动态性能的医学成像设备和数字通信产品。MAX1437B采用1.8V单电源供电，功耗仅为768mW (每通道96mW)。输入频率5.3MHz时，信噪比(SNR)可达70.2dB (典型值)。除了自身的低功耗特性外，MAX1437B还在空闲周期提供关断模式。

　　内部1.24V高带隙基准用于设置ADC的满量程输入范围，灵活的基准架构允许使用外部基准，以满足更高或不同差分输入电压范围的要求。该基准架构专门针对低噪声特性进行优化。

　　单端时钟用于控制转换过程。内部占空比均衡器可在较大范围内补偿时钟占空比的变化。片内PLL生成高速串行低电压差分信号(LVDS)时钟。

　　MAX1437B具有自对齐数据、时钟以及帧对齐信号串行LVDS输出。输出数据以二进制补码格式表示。

　　MAX1437B采样率高达50Msps。该器件提供带裸焊盘的小尺寸10mm x 10mm x 0.8mm、68引脚薄型QFN封装，工作于扩展工业级温度范围(-40°C至+85°C)。

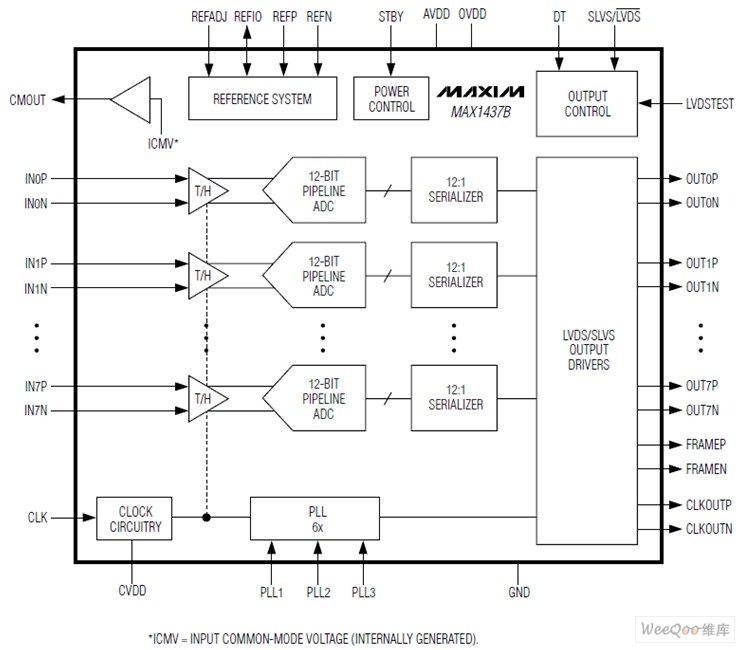

　　功能框图

　　关键特性

　　●优异的动态性能

　　     5.3MHz时具有70.2dB SNR

　　     5.3MHz时具有98dBc SFDR

　　     5.3MHz时具有82dB通道隔离度

　　●超低功耗

　　●每通道96mW (正常工作)

　　●串行LVDS输出

　　●可通过引脚选择LVDS/SLVS (可调整低压信号)模式

　　●LVDS输出支持长30英寸的FR-4背板连接

　　●针对数字信号完整性的测试模式

　　●全差分模拟输入

　　●较宽的差分输入电压范围(1.4VP-P)

　　●片内1.24V精密带隙基准

　　●时钟占空比均衡器

　　●结构紧凑、带有裸焊盘的68引脚TQN封装

　　●可提供评估板(请定购MAX1437BEVKIT)

　　应用

　　●仪表

　　●多路通信

　　●超声和医学成像





数据资料：MAX1437B.rar
