1.工作原理
实测电路如图1所示:开关电源元件为厚膜块5L0380B。此芯片内部电路包含振荡、控制和功率输出。
图1 电路图
该机开关电源工作原理比较简单:交流220V经CP01和LT01交流滤波后,经Dl~D4整流,CP06滤波获得+300V直流电压。CP07、RP02、CP03、DP05构成开关变压器绕组尖峰脉冲吸收电路,以保护5L0380内的开关管。
工作过程:开机,+300V通过开关变压器①、②绕组加到厚膜块第③脚。另外,+300V通过电阻RP01降压给5L0380U块启动电压,内部振荡电路开始工作。开关管输出PMW调制方波,频率为50kHz。开关变压器二次侧各绕组感应出交流电压。
启动完成后,5L0308工作电源由③、④绕组整流提供。
5L0308④脚为输出电压反馈脚。开关变压器二次侧+5V输出电压为电压取样样本。+5V电压变化导致KA431输出误差电压变化。又使光电耦合器输出内阻变化,5L0308④脚电压产生变化,从而调整开关管PMW方波宽度,控制开关电源二次侧输出电压,维持输出电压的稳定。
该开关电源分别输出±12V、-24Y、+5V电压。
2.维修
5L0308③脚无+300V直流电压:一般为FUSE保险丝烧断。或过载保护电阻RPZ1烧断造成,致使FUSE与PRZ1烽断,一般为厚膜块开关管击穿。所以,当+300V电压消失,应先测量5L0308③脚对地阻值,若击穿,不应开机,应先更换厚膜块,再更换FUSE和RPZ1,之后再开机。
有+300V电压,开关电源依然无输出电压:可把开关电源输出到主板上的两个插头拔下,解除负载再开机。若仍无电压,先测量5L0308启动端②脚电压,正常应有15.6V电压。若没有电压,即为电阻RP01开路。

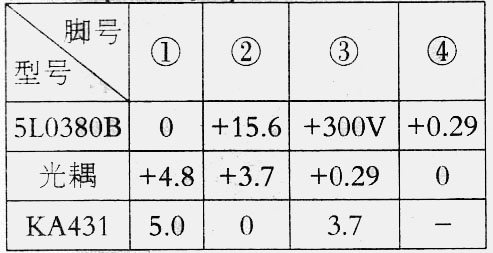

电压偏离标准值:承担稳压取样控制环节的元件是:UP03、UP02。这两个元件任何一个出问题均会导致开关电源输出电压偏离标准值。各集成块及光电耦合器正常工作见表。
