基于FPGA的可调信号发生器

     摘要：基于FPGA的应用技术，采用Altera公司DE2-70开发板的CycloneⅡ系列EP2C70作为器件，设计了一种基于FPGA的新型可调信号发生器。通过QuartusⅡ软件及Vetilog HDL编程语言设计LPM_ROM模块定制数据ROM，并通过地址指针读取ROM中不同区域的数据，根据读取数据间隔的不同，实现调整频率功能，该系统可产生正弦波、方波、三角波和锯齿波4种波形信号，并使用嵌入式逻辑分析仪对产生的不同波形信号进行实时测试，实验证明，该可调信号发生器系统软件模拟数据和理论定制波形相吻合。

　　传统信号发生器大多由模拟电路构成，存在连线复杂、调试烦琐且可靠性较差等缺点。以Verilog HDL编程语言和FPGA器件为的可调信号发生器的设计实现，提高了系统可靠性，实现了系统信号实时快速测量，也为其广泛应用于实际领域创造了条件。

　　1 系统总体设计

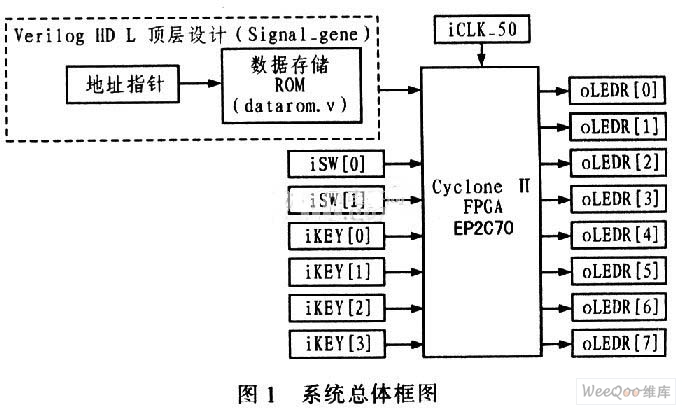

　　可调信号发生器系统由顶层模块、EP2C70器件、控制开关和输入输出模块等部分组成，如图l所示。在FPGA中实现的顶层文件包含地址指针和数据ROM2部分。其中，数据ROM由QuartusⅡ软件中的LPM_ROM模块构成，能达到设计，LPM_ROM由FPGA中的EAB或ESB实现。数据ROM中存储正弦波、方波、三角波和锯齿波4种信号各1个周期的波形数据(在此选择1个周期128个数据样点)，地址指针读取ROM中不同区域的数据，可产生不同的波形，并通过使用嵌入式逻辑分析仪SignalTapⅡ进行实时测试。根据读取数据间隔的不同，即可实现调整频率的功能。

　　2 系统功能模块设计

　　可调信号发生器系统的功能模块主要由顶层文件(Verilog HDL源程序)和波形数据ROM两部分组成。波形数据ROM设计主要包括设计波形数据ROM初始化数据文件和定制ROM元件(datarom．v)。

　　2．1 顶层文件设计

　　本系统采用Ahera公司的CycloneⅡ系列EP2C70器件作为，通过QuartusⅡ软件编写Verilog HDL源程序，实现一个可以产生正弦波、方波、三角波和锯齿波4种波形信号，并且能够实现信号转换及频率可调功能的信号发生器。其中control控制产生波形的种类，00、0l、10、11分别产生正弦波、方波、三角波和锯齿波；i控制读取数据间隔，调整频率。产生正弦波的源程序如下：

　　2．2 波形数据ROM初始化数据文件设计

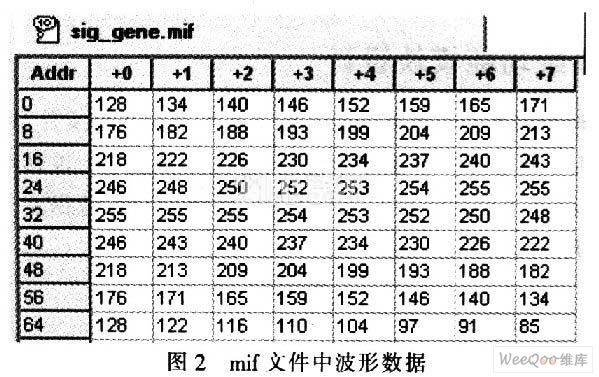

　　初始化数据文件格式有2种：Memory Initialization FiIe(．mif)格式文件和Hexadecimal(Intel-Format)File(．hex)格式文件。本设计共需要产生4种波形，每种波形1个周期取128个数据，因此选用．mif格式文件初始化数据个数Number为512，数据宽度Word size取8位的ROM数据。在MATLAB中，调用wave=round(255*sin([0：2*pi／(2^9)：2*pi])+256)’；函数，生成．mif文件，如图2所示。

　　2．3 定制ROM元件

　　在QuartusⅡ中，利用Mega Wizard Plug-In Manager定制波形数据ROM，如图3所示，经过LPM_ROM宏功能块设定、选择dmarom模块数据线宽度和数据单元个数、选择地址锁存信号clock及数据文件完成LPM_ROM设计，产生可用于例化的波形数据ROM文件datarom．v。

　　3 软件系统逻辑仿真

　　FPGA中的功能模块进行综合仿真后，生成配置文件。其系统逻辑功能仿真波形如图4所示，各信号的逻辑功能和时序配合完全达到设计要求。
