Linear推出数字可编程线性稳压器系列

　　凌力尔特公司(Linear)推出数字可编程线性稳压器系列的第二个器件LT3071，在目前可得到的单片5A LDO中，该器件具压差电压、噪声和快瞬态响应。在5A时的压差电压是超低的85mV。在10Hz至100kHz的带宽上，5A时的输出电压噪声仅为25μVRMS。凭借LT3071的1MHz单位增益带宽及其15μF的陶瓷输出电容，对于一个快速4.5A输出负载阶跃，仅产生一个30mV的过冲/下冲，从而节省了大量的体电容、空间和成本。LT3071非常适合于对低电压、大电流器件(例如：FPGA、DSP、ASIC、微处理器)、敏感的通信电源、服务器/存储装置和后置降压调节应用进行高效供电。

　　LT3071的输出电压可采用数字方式来设置，置范围为0.8V至1.8V(以50mV增量)。其准确度在整个电压、负载和温度范围内被严格规定为±1%模拟输出裕度控制功能可以在连续±10%的范围内调节系统输出电压，这在系统开发调试时非常有利。一个电源良好(PowerGood)标记指示输出电压是否在稳定状态，或该器件是否处于UVLO状态，这个标记还对热故障提供早期报警指示。一个输出电流监视器提供了输出电流的比例动态表示(IOUT/2500)，它可以直接测量，也可以利用一个电阻器来终接并转换为电压，从而允许计算负载情况或功率。LT3071的输入电源电压范围为0.95V至3.0V，其偏置电源电压范围为2.2V至3.6V。偏置电源向内部NMOS通路器件提供栅极驱动。

　　多个LT3071器件可非常容易地并联，以实现更大的输出电流，并在整个电路板上分散热量。跟踪功能可以控制一个为 LT3071输入供电的降压型稳压器。这一跟踪功能驱动上游降压型稳压器，以保持LT3071的输入电压为VOUT+300mV，从而限度地降低了功耗。如果输出电压是动态改变的，那么跟踪功能自动调节降压型稳压器的输出电压，以保持效率不变。内部保护电路包括UVLO、电流反向保护、具电源折返的准确电流限制和具迟滞的热停机。

　　LT3071采用耐热增强型、扁平(0.75mm)28引线4×5mm QFN封装，E和I级器件在-40℃至+125℃结温范围内工作。以1,000片为单位批量购买，两种器件的价格分别为每片4.20美元和4.80美元。

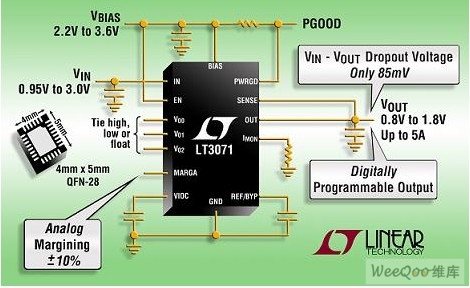

　　具模拟裕度调节功能的超快、数字可编程、超低压差、低噪声5A LDO。

　　性能概要：LT3071

　　·输出电流：5A

　　·压差电压：典型值为85mV

　　·数字可编程VOUT：0.8V至1.8V，增量为50mV

　　·模拟输出裕度控制：范围为 ±10%

　　·输出电流监视器：提供IOUT/2500，在IOUT=5A时为2mA

　　·低输出噪声：25uVRMS(10Hz至100kHz)

　　·可并联：用两个器件实现10A输出

　　·准确的电流限制：±20%

　　·在整个电压、负载和温度范围内的准确度为±1%

　　·用低ESR陶瓷输出电容器(15μF)可稳定

　　·高频PSRR：1MHz时为30dB

　　·使能功能接通/关断输出

　　·VIOC引脚控制降压型转换器，以保持低功耗并优化效率

　　·PWRGD/UVLO/热停机标记

　　·具折返保护的电流限制

　　·热停机

　　·扁平(0.75mm)耐热增强型28引线4×5mm QFN封装
