GM7121视频编码电路可将8位CCIR656格式的YCbCr数据(例如MPEG解码数据)编码成亮度Y和色度信号C,以及合成CVBS信号,并经过D/A转换后输出。产品内部包括副载波产生、色差信号调制、同步信号内插、D/A等功能模块。
特性
●电源电压:3.3V
●工作频率:27MHz
●输入高低电平:兼容TTL电平
●NTSC/PAL制式编码
●可支持8位MPEG解码数据:ITU-BT656或CCIR 656格式
●3路数模转换(2倍的过采样,10位的)可实现Y、C、CVBS分离输出
●实时副载波控制
●I2C总线控制(可达400Kbps)
●可支持主/从工作模式
●内部彩色条产生器
●可编程色差控制以及亮度控制
●黑电平、场消隐控制
●封装形式:QFP44

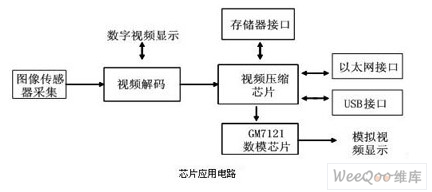

应用说明
主要应用于:图像处理、各种机载、车载显示设备、目标跟踪识别、监控显示设备
