12通道/8通道EEPROM可编程系统管理器-MAX160 46A/48A

     MAX1160 46A/MAX1160 48A EEPROM可配置系统管理器能够对多个系统电压进行监测、排序、跟踪和裕量调节。MAX1160 46A可以同时管理12路系统电压，MAX1160 48A可以管理8路电源电压。这些器件都集成了用于监控电源电压的模/数转换器(ADC)、用于调节电源电压的数/模转换器(DAC)以及用于排序、跟踪电源(在上电和掉电过程中)的可配置输出。非易失EEPROM寄存器可配置存储上限和下限电压，根据要求设置定时和排序，也可以存储关键的故障数据，以便在发生故障后回读故障信息。

　　内部为1%的10位ADC用于测量每路输入，并将结果与上、下限电压门限以及一路可配置为上限或下限的电压进行比较。当检测电压超出设定门，产生故障报警信号。针对不同的故障条件可以配置三个独立的报警输出。

　　集成排序器/跟踪器确保在上电、掉电时控制12路(MAX1160 46A)或8路(MAX1160 48A)供电电源。四个通道(EN_OUT1–EN_OUT4)利用外部串联MOSFET实现闭环跟踪，六个输出(EN_OUT1–EN_OUT6)配合电荷泵输出直接驱动MOSFET，没有闭环跟踪功能。

　　当与负载点(POL)模块连接时，MAX1160 46A/MAX1160 48A能够提供12/8路、8位DAC输出，用于电源的裕量调节。

　　MAX1160 46A/MAX1160 48A具有6个可编程通用输入/输出引脚(GPIO)。通过EEPROM配置GPIO后，可以用作专用故障输出、看门狗输入或输出(WDI/WDO)、手动复位(/MR)或裕量控制输入。

　　系统发生关断时，MAX1160 46A/MAX1160 48A有两种记录信息的故障管理方法，故障日志会在内部EEPROM中记录故障，为了防止误擦除操作，还可设置锁存位保护存储的故障数据。

　　MAX1160 46A/MAX1160 48A通过过I²C/SMBus或JTAG串口配置。器件采用56引脚、8mm x 8mm TQFN封装或64引脚、10mm x 10mm TQFP封装，工作温度范围为-40°C至+125°C。

　　关键特性

　　 ●工作电压范围为3V至14V

　　 ●为1%的10位ADC，用于监测12/8路输入

　　 ●12/8路监测输入具有1个过压门限/1个欠压门限/1个可选门限

　　 ●用于裕量调节或电压调节的12/8路8位DAC输出

　　 ●非易失故障事件记录器

　　 ●上电、掉电排序

　　 ●12/8路排序/电源就绪指示输出

　　 ●多达四路闭环跟踪

　　 ●两个可编程故障输出和一个复位输出

　　 ●六个通用输入/输出可配置为：

　　专用故障输出

　　看门狗定时器功能

　　手动复位

　　裕量调节使能输入

　　 ●I²C/SMBus和JTAG接口

　　 ●通过EEPROM可配置延时、门限和DAC输出

　　 ●100字节用户EEPROM

　　 ●-40°C至+125°C工作温度范围

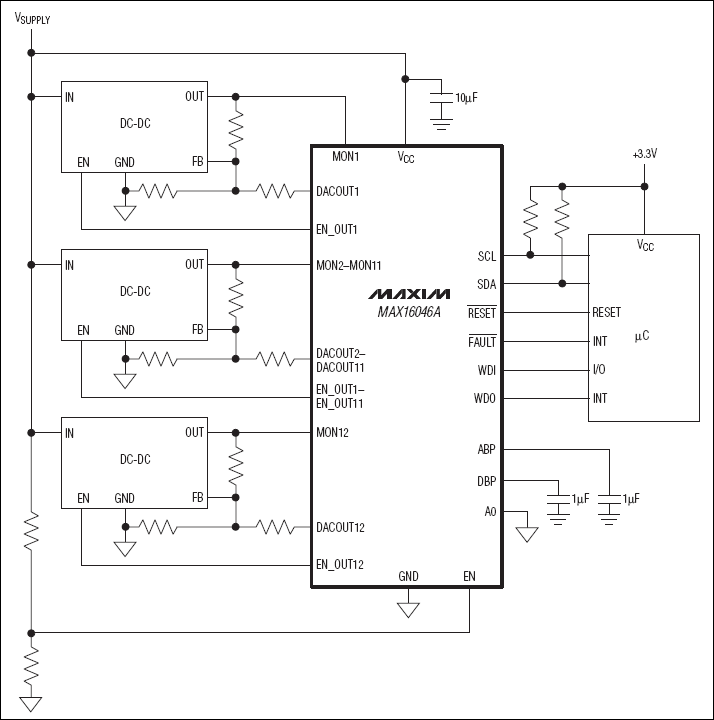

　　典型工作电路

　　应用

　　 ●网络/电信

　　 ●服务器

　　 ●存储系统

　　 ●工作站
