天线分析仪与扫频仪的使用攻略

     很多小的天线作坊都会配各扫频仪来检测天线，而不是业余电台爱好者常用的259/269类的天线分析仪。扫频仪是传统的仪器，它可以测量并图示化地显示被测网络的频幅特性，扫频仪配合定向耦合器、驻波电桥就能显示反射能量。扫频仪相对259／269级别的天线分析仪，图示化显示是它的优点，直观的图形显示为商业生产者所推崇。但一般老式的诸如ET－3系列扫频仪的分辨率比较低，一般频率调节显示到MHz位，不太适合精细调节短波天线，调试带宽比较大的U/V段天线还是不错的。相比之下，259／269级别的天线分析仪的工作分辨率都优于1 kHz，而且可以直接读出驻波比。

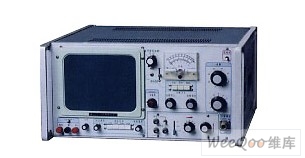

扫描仪

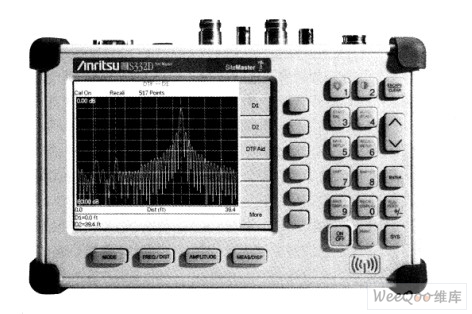

　　扫频仪是20世纪80年代以前的仪器，之后的替代仪器是标量网络分析仪和现代主力的矢量网络分析仪，性能也带来巨大的提升，在和功能上远超业余电台用的259／269级别的天线分析仪。现代—些高端的天线分析仪具有部分矢量网络分析仪的功能，同时价格也大幅提高。出于价格的困素，高端天线分析仪和网络分析仪不是一般个人和小天线作坊愿意配置的。现在对于有一定规模的天线生产厂家，矢量网络分析仪是必各的镇厂之宝。259／269级别的天线分析仪与扫频仪和网络分析仪相比，有体积小、价格低、使用方便的优点，比较适合业余天线测量用途。
