SPI主设各负责产生系统时钟，并决定整个SPI网络的通信速率。所有的SPI设各都采用相同的接口方式，可以通过调整处理器内部寄存器改变时钟的极性和相位。由于SPI器件并不一定遵循同一标准，比如EEPROM、DAC、ADC、实时时钟及温度传感器等器件的SPI接口的时序都有所不同，为了能够满足不同的接口需要，采用时钟的极性和相位可配就能够调整SPi的通信时序。
SPI设各传输数据过程中总是先发送或接收高字节数据，每个时钟周期接收器或收发器左移1位数据。对于小于16位的数据在发送之前必须左对齐，如果接收的数据小于16位则采用软件将无效的数据位屏蔽，如图1所示。
SPI接口有主和从两种操作模式，通过MASTER／SLAVE位（SPICTL．2）选择操作模式以及SPICLK信号的来源，如图2所示。

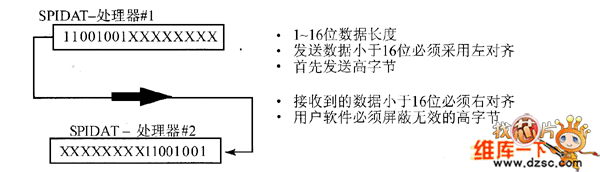

图1 SPI通信数据格式

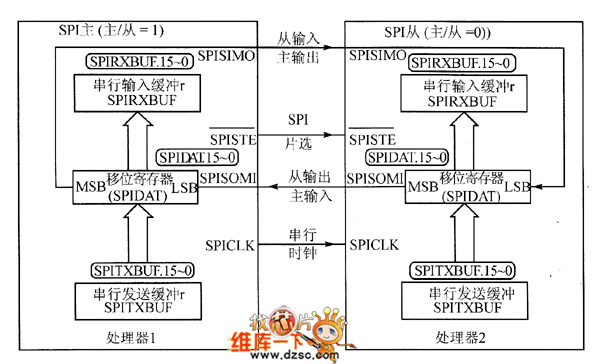

图2 SPI主控制器／从控制器的连接
