LabVIEW的强度图表显示实例

　　在强度图表上绘制一个数据块以后，笛卡尔平面的原点将移动到一个数据块的右边。图表处理新数据时，新数据出现在旧数据的右边；如图表显示己满，则旧数据将从图表的左边界移出，这一点类似于带状图表。

　　例：创建二维数组同时输入强度图表和强度图，循环多次对比结果。

　　· 第1步：在程序框图窗口中，用For循环创建一个长度为5的一维数组，数组中元素在0～5之间随机产生，如图1所示。

　　· 第2步：在上一步创建的一维数组的基础上，用For循环创建2×5的二维数组，各行元素按循环次数倍数递增，如图2所示。

　　图1 For循环创建一维数组

　　图2 For循环创建二维数组

　　·第3步：在前面板窗口中新建强度图和强度图表，将上一步创建的二维数组输入至强度图和强度图表。并将上述所有操作循环5次。为了区别强度图和强度图表，观察动态变化过程，设置循环等待时间为1000ms。完整的程序框图如图3所示。

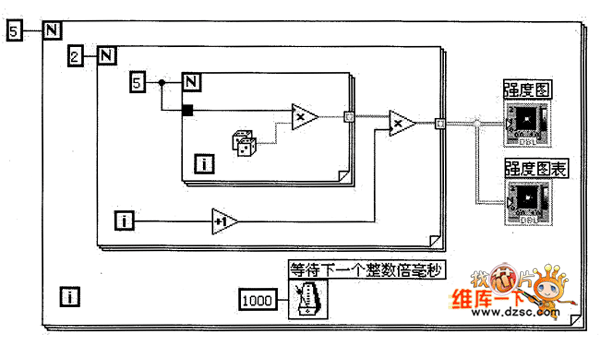

　　图3 完整的程序框图
　　·第4步：在前面板窗口中，设置z轴刻度值为10并观察结果。运行过程中强度图和强度图表结果如图4所示。

　　图4 强度图和强度图表
