Spartan-3的存储器体系结构

　　Spartan-3器件的存储器结构由3个层次构成。

　　(1) 分布式存储器结构(Distributed RAM)

　　分布式存储器是由CLB中的查找表(LUT)实现的，每个CLB可以构成1个64×1或／1JZ×2的存储器，通常用来构成小容量的片内存储器。该存储器结构却有访问速度快的特点，因此常用于数字信号处理的数据缓存等，这些存储器都可以配置成双口的RAM。如果需要用分布式存储器构成大块的存储器，则必须将多个CLB级连起来。这样访问速度将会降低，并且还需要占用逻辑资源。

　　(2) 块存储器结构(Block RAM)

　　块存储器是FPGA内部的专用存储器模块，通常沿芯片的垂直边排列。Spartan-3器件的块存储器结构为每块18 Kb，器件型号不同块的个数也不同，多可提供104个块共2.0Mb的块存储器。可以配置成单端口Block RAM或完全的双端口Block RAM，如图1所示。

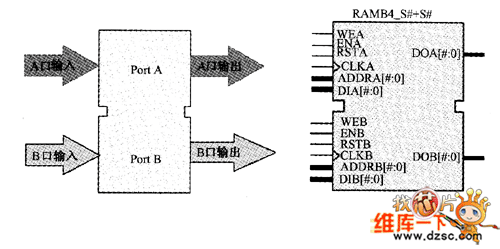

　　图1 双端口Block RAM结构和标准原型

　　Block RAM的各个信号定义如下。

　　CLK［A／B］：Block RAM的A口／B口时钟控制信号。

　　EN［A／B］：Block RAM使能信号，当该控制脚为低时，写入和读出操作无效，DO［A／B］和DOP［A／B］保持原有状态。

　　WE［A／B］：Block RAM读／写控制信号，当EN［A／B］控制为高时，WE［A／B］＝1表示对目标地址执行写操作；WE［A／B］＝0表示对目标地址执行读操作。

　　SSR［A／B］：Block RAM的置位控制信号，当EN［A／B］控制为高时，该信号有效。

　　ADDR［A／B］：Block RAM地址输入信号。

　　DI［A／B］：Block RAM的数据输入。

　　DIP［A／B］：Block RAM输入数据的奇偶校验信号。

　　DO［A／B］： Block RAM的数据输出。

　　DOP［A／B］：Block RAM输出数据的奇偶校验信号。

　　块存储器除了实现单／双端口的存储器以外，还可支持数据宽度的转换(包括奇偶校验位)，可以用多个Block RAM组成更大深度和宽度的存储单元。

　　在同时读／写Block RAM的同一地址时，有以下3种处理模式，在设计时可以用ISE设计工具的模块设计或约束设计来设置。

　　WRITE_FRJST(写优先)模式：在WRITE_FRIST模式下同时读／写Block RAM的同一地址时，读出的数据与写入的数据相同，如图2所示。

　　图2 WITE_FRIST模式

　　READ-FRIST(读优先)模式:在该模式下,同时读/写Blok RAM的同一地址时,首先将该地址所指定缓冲器的数据读出.在写操作时不影响该数据,如图3所示.

　　图3 WRITE FRIST模式操作

　　NO_CHANGE(输出不变)模式：在该模式下，同时读／写Block RAM的同一地址时，数据仅写入相应的缓冲器，而不影响输出。输出缓冲器保持上读操作时的数据，如图4所示。

　　图4 NO_CHANGE模式操作

　　(3) 访问外部存储器的SelectlO高速接口

　　Spartan-3器件的SelectlO接口与DOM时钟信号一起，可以实现外部海量存储器的高速访问，这些接口包括SSTL3－ I/ II、SSTL2-I/ II和HSTL-I/II/III/IV，以及IOB模块中的DDR功能。Xilinx已经提供了许多有关高速存储器接口的参考设计。
