可编程逻辑器件的基本结构

时间:2008-12-06

  可编程逻辑器件PLD的基本结构如图1所示。由图可见,PLD器件由输入控制电路、与阵列、或阵列及输出控制电路组成。在输人控制电路中,输人信号经过输入缓冲单元产生每个输入变量的原变量和反变量,并作为与阵列的输入项。与阵列由若干个与门组成,输入缓冲单元提供的各输入项被有选择地连接到各个与门输入端,每个与门的输出则是部分输入变量的乘积项。各与门输出又作为或阵列的输入,这样或阵列的输出就是输人变量的与或形式。输出控制电路将或阵列输出的与或式通过三态门、寄存器等电路,一方面产生输出信号,另一方面作为反馈信号送回输入端,以便实现更复杂的逻辑功能。因此,利用PLD器件可以方便地实现各种逻辑函数。

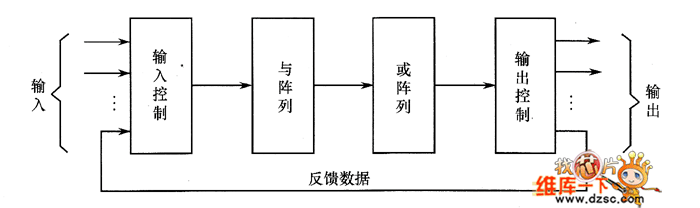

图1 PLD的基本结构
