二位式调节电路分析

　　二位式调节电路分析：模拟比较器和数字比较器都可以用于位式调节电路，本书只介绍用模拟比较器组成的位式调节电路。另外，在数字显示仪表中，三位式调节电路是由二块完全相同的二位式调节电路组成的，所以只需研究二位式调节电路即可，二位式调节电路的原理图如图1所示。

　　从图1中知，从线性化电路来的测量值电压信号Vpv送人模拟比较器的反相输人端IN_，而由电位器RP1给出的设定值电压信号ysP送人比较器的同相输人端IN+。当测量值电压大于给定值电压时，比较器pA741输出为负，但是通过二极管VD6将14点电位箱位在μ=-0.7V左右，该电压再经过电阻R，正反馈到比较器的同相输入端，使得比较器同相端输入电压μ比反相输入端电压μ更小，于是比较器输出μ处于负饱和状态，其值接近于负电源电压L；而当测量值逐渐减小时，电路不会马上退出饱和状态，只有当反相端电压比同相端低时，比较器输出端电位迅速升高。同理，经过二极管VD5将A点电压正向箝位于μ＝+0.7V左右，经过R7的正反馈使同相端电位%比反相端电位%更大，于是比较器输出端μ处于正向饱和状态，接近于正电源电压y+的值。

　　当比较器VT＞VF时，根据叠加原理有：

      式中    Vsp——设定值；

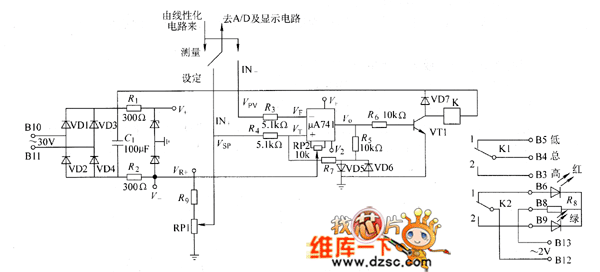

　　图1 二位式调节电路

　　V_D5——测量值。

　　随着测量值VD5的增加，比较器反相输人端电压VF也随着增加，在VF=VT的瞬间，电路将发生翻转，则有：

　　由式（5－6）可知，改变R7的阻值，可以改变切换差△。

　　4）电路工作过程：当测量值VPv小于设定值VSP较多时，比较器输出端Vo为正饱和值，此时功放晶体管VT1饱和导通，继电器K吸合，其常开触头K1－2，K2－2闭合，控制设各加热升温，绿色发光二极管点亮，电阻R：作限流保护发光二极管用，当VPv＞Vsp时，比较器输出Vo为负饱和值，功放晶体管VT1截止，继电器线圈失电，触头释放，其常闭触头K1－1、K2－1接通切断加热设各的电源，同时，红色发光二极管点亮，以提示操作人员，VD7是保护晶体管VT1在继电器由通电到断电的瞬间免遭反向电势击穿而设计的。
