电容倍增器

　　在有些低电平、低阻抗的电路中，往往需要容量非常大的电容，例如，对在某些低压应用场合，当需要很大的电容如1000的无极性电容时，用无源元件实现这种要求是很困难的，这时可采用电容倍增器来实现大电容量的要求。
　　1．由反相放大器组成的电容倍增器

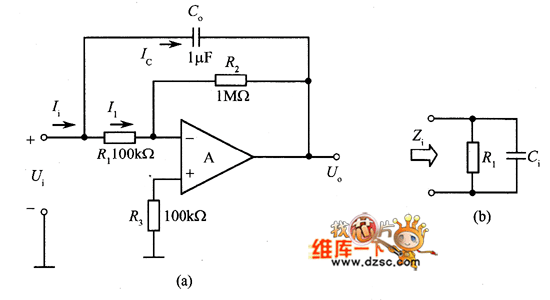

　　如图所示为由反相放大器构成的电容倍增器。


　　图反相放大器构成的电容倍增器由上图可知，输人电流为

　　
　　等效输人阻抗由上式可知，此电路的输人阻抗是电阻R₁，和等效电容C_ie的并联，其中等效电容为

　　2 可变电容倍增器

　　在上图中，电位器RP的作用是调节电容的倍增系数，由A_１组成的跟随器起缓冲作用，以消除调整时对C_ie的影响。由上图可得，输人电流为

　　调节电位器RP即可改变电容C_ie的值。该电路突出的优点是，通过改变电阻就可以得到任意大的电容值。
