绝缘电阻表又称为兆欧表，和其他电器设备的绝缘电阻值。
图 绝缘电阻表结构原理

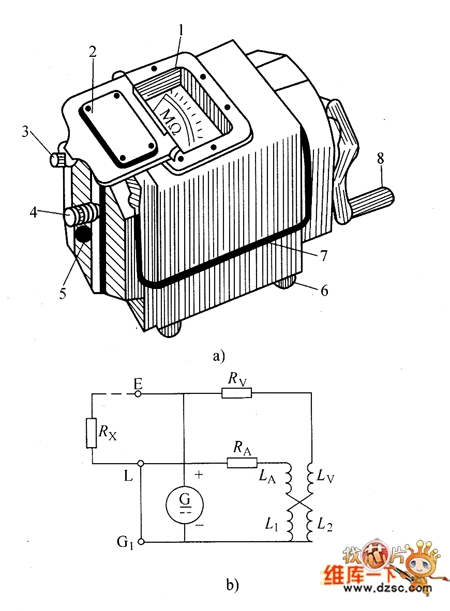

a）外形 b）电路
1一刻度盘 2一表盘 3一接地接线柱 4一线路接线柱 5一保护环接线柱 6一橡胶底脚 7—提手 8一发电机摇柄 G一发电机转子 Rv一电压线圈回路限流电阻 RA一电流线圈回路限流 LA，一电流线圈 LV一电压线圈 L2一零点平衡线圈 L1—无限大平衡线圈 L－“线路”接线柱 E—“接地”接线柱 G1一保护环
