数字信号处理FPGA的结构

　　在21世纪初，有两个系列的FPGA元器件拥有吸引力的实现DSP算法的功能，这是因为这些FPGA具有快速进位逻辑的能力，从而能够以超过50MHz的速度实现32位（非流水线）的加法。

　　这两个系列就是Xilinx XC4000系列（以及的如Spartan和Virtex系列）和Altera FLEX10K系列（以及的如APEX、ACEX、Mercury、Stratix和Excalibur系列）元器件，其中后者是Altera的8K元器件再加上额外的称作嵌入式阵列模块（embedded array block，EAB）的2KBRAM模块。Xilinx元器件具有FPGA中典型的宽泛的路由选择级，而Altera元器件则是基于Altera的CPLD中使用的宽带总线架构，但是FLEX 10K的基本模块已经不再是CPLD中大规模的PLA。现在取而代之的是FPGA典型的中等颗粒度器件，例如：小规模的查询表（smalllook－up tables，LUT）。

　　Xilinx XC4000系列的基本逻辑单元称作可配置逻辑模块（configurable logic block，CLB），具有两个独立的4输入1输出的LUT和快速进位，另外一个3输入1输出的LUT将两个独立的LUT连接起来，还有两个触发器，如图1所示。Xilinx元器件具有5层路由，从CLB到CLB，再到跨过整个芯片的长线。每一个CLB都可以用作16×2或32×1位的RAM或ROM。表1列出了Xilinx XC4000系列的部分元器件。

　图1 XC4000逻辑单元

　　表1 Xilinx XC4OOO系列

　　Altera FLEX 10K元器件的基本逻辑模块使用小规模LUT实现了中等颗粒度。10K元器件是在Altera 8K元器件的基础上再加上被称为嵌入式阵列模块（embedded array block，EAB）的2KB RAM模块。Altera FLEX 10K元器件中的基本逻辑模块称作逻辑元件（logic element，LE）3，如图2所示，包括一个触发器、一个4输入1输出的LUT，或一个3输入1输出的LUT和一个快速进位或者与川｜乘积项扩展电路。8个La组成一个逻辑阵列模块（logic array block，LAB）。每一排包括一个嵌入式阵列模块（embedded away block，EAB，例如：2KB的RAM或ROM），可以配置成256×8、512×4、1024×2或2048×1的存储器元器件。这些EAB和LAB通过每列100～300根线的高速宽带总线连接起来，如图3所示。表2给出了Altera FLEX 10K系列的部分元器件。

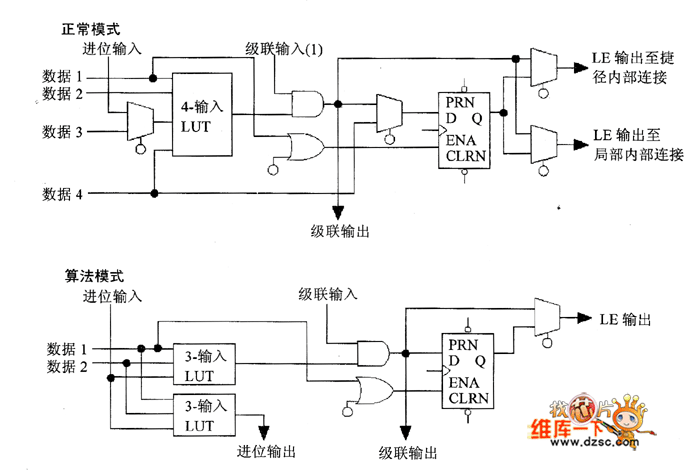

　　图2 FLEX逻辑单元

　　图3 FLEK 10K 元器件内体总体总线结构

　　表2 FLEX 10K系列

　　如果将这两种分别来自Altera和Xilinx的路由策略加以比较，就会发现这两种方法都很有价值：Xilinx的方法拥有更多的局部路由资源而全局资源则较少，这对DSP的使用是有促进作用的，因为绝大部分数字信号处理算法都是处理局部数据的。具有宽带总线的Altera方法也有其价值，因为典型的操作不是在“位片（bit slice）”操作中一位一位地处理，更为常见的是必须把16～32位的宽带数据矢量转移到下一个DSP模块中。
