单相有功电能表配电流互感器的接线

　　如果被测负载电流较大，不宜采用电能表直入式接法时，可以将电能表与电流互感器配合起来计量负载消耗的电能。

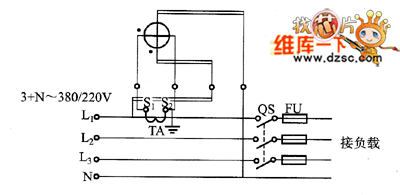

　　（1）单相有功电能表配电流互感器测量电能的接线 单相有功电能表配电流互感器测量电能的接线如图1所示。

　　图1 单相有功电能表配电流互感器测量电能的接线

　　（2）单相有功电能表配电流互感器测量三相四线制对称负载电能的接线 用一只配有电流互感器的单相有功电能表测量三相四线制对称负载所消耗的电能时，接线原理如图2所示。这种方法是直接测量任意一相负载所消耗的电能，然后将读数乘以3，即为三相负载所消耗的电能。

　　图2 单相有功电能表配电流互感器测量三相四线制对称负载电能的接线

　　（3）单相有功电能表配电流互感器测量电能的接线要求

　　①电流互感器要选用LQC型的，其准确度等级应比电能表的准确度高两个等级，且准确度不低于0．5级。

　　②配用的电流互感器，额定电流应等于或略大于负载电流。

　　③电能表的额定电压应与电源电压一致，电能表的额定电流应与电流互感器二次额定电流相适应，一般为5A。

　　④电流互感器的极性要接对，且电流互感器的二次绕组的S2端要接地（或接零）。

　　⑤电能表配电流互感器使用时，电能表的电流回路应选用截面积不小于2.5 mm(2)的单股绝缘铜芯导线，电能表的电压回路应选用截面积不小于1．5mm(2)的单股绝缘铜芯导线。二次连接导线中间不得有接头，且不能装设开关与熔断器。

　　⑥电能表配电流互感器使用时，电能表所有接线端子与导线连接的压接螺钉要拧紧，导线端头要有清楚明显的编号。
