如图所示，磁带记录仪主要由三部分组成。部分是放大器，包括记录放大器和重放放大器。前者将输入信号放大，并变换为适于记录的形式供给记录磁头；后者将重放磁头检测到的信号进行放大和变换，然后输出。第二部分是磁头，包括记录磁头与重放磁头。前者将电信号转换为磁带的磁化状态，实现电－磁转换；而后者把磁带的磁化状态变换为电信号，实现磁－电转换。第三部分是磁带传动机构，它保证磁带以一定的运动速度进行记录或重放。

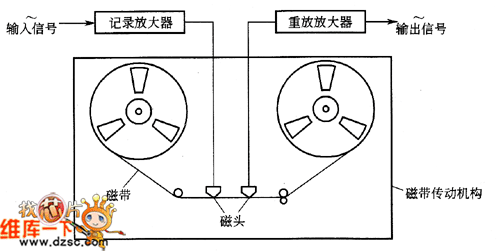

图 磁带记录仪的基本组成部分
磁带是一种坚韧的塑料薄带，一面涂有磁性材料，通常用适当的黏合剂把氧化铁粉末粘到塑料带上。
磁头是一个环形铁芯，其上绕有线圈。在它与磁带附件的前端面有一很窄的缝隙，一般为几微米，称为工作间隙。
当信号电流通过记录磁头的线圈时，铁芯中产生随信号电流而变化的磁通，由于工作间隙的磁阻较高，大部分磁力线便经磁带上的磁性涂层回到另一磁极而构成闭合回路。磁极下面的那段磁带上所通过的磁通的大小和方向随瞬时电流而变。当磁带以一定的速度离开磁极时，磁带上剩余的磁化图像就反映了输入信号的情况。
重放过程是记录的相反过程。重放磁头与记录磁头结构上完全相同。当被磁化的磁带经过重放磁头时，因磁头铁芯的磁阻很小，所以磁带中的磁感应线将经过铁芯形成回路，与磁头线圈交链耦合。因为磁带相对于磁头等速移动，故磁化区域与磁头相对位置就随时间而变化，这样通过磁头铁芯内的磁通也发生变化。
为了改善重放放大器的输出特性，往往采用等化电路，即将重放放大器的幅频特性设计成随频率的增加而成正比减小，从而使总的幅频特性趋于平坦。
磁带存储的信息可以消除，消除的方法是利用磁头通人高频大电流，此电流产生的磁场使磁带向某一方向磁化到饱和状态，然后又向相反方向磁化，多次反复，磁带上的所有磁畴磁化方向变成完全无规则状态，即宏观上不再呈磁性。
