设计模拟滤波器及其原型曾经是烦琐的手工过程，如今这一过程已简化为简单的运行计算机程序。现在有大量软件包可用于完全连续地将用户频域指标转换为期望的滤波器模型HP（s）或H（s）。Matftwork公司的信号处理工具箱（SPT）包含了很多设计典型模拟滤波器所需的程序。表1列出其中用于生成Butterw°rth、一类和二类Chebyshev以及椭圆模拟原型滤波器（如HP（s））的函数。再利用表1所示的频率－频率变换可将设计原型H”（s）映射为终的模拟滤波器Jr（s）。表2列出了用于直接实现具有用户指定频域属性的模拟滤波器（即H（s））的函数，其中内嵌了所需的频率-频率变换。

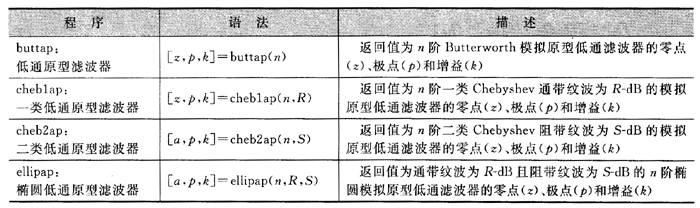

表1 Matlab模拟原型滤波器选项（ωp＝lrad/s）
表2 Matlab模拟滤波器选项
