低通滤波器的延迟均衡器设计

　　要求 延迟特性如表1给出的带通滤波器，必须被均衡到700pts以内，相应的延迟曲线如图（a）所示。

　　解 ①因为延迟出现在1000Hz处，所以用1000Hz除以频率轴并用（2π×1000）乘以延迟轴对曲线进行归一化。所得结果列于表2中并绘于图（b）中。

　　②要求均衡器在1rad／s处，相对于0.5rad／s和1.5rad／s处的归一化峰值延迟为10s。

　　查表1得，Q＝2.75的延迟特性可以满足该要求。

　　把表1的归一化延迟逐点加上该延迟，即得到表3的值。

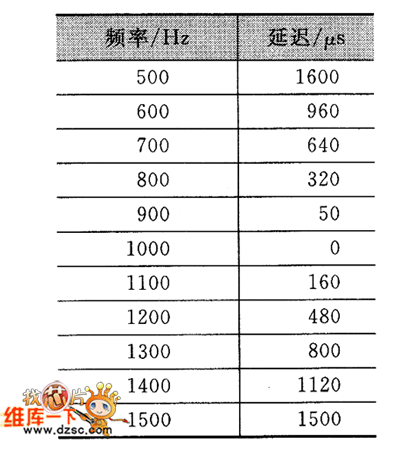

　　表1 给定的延迟

　　表2 归一化的延迟

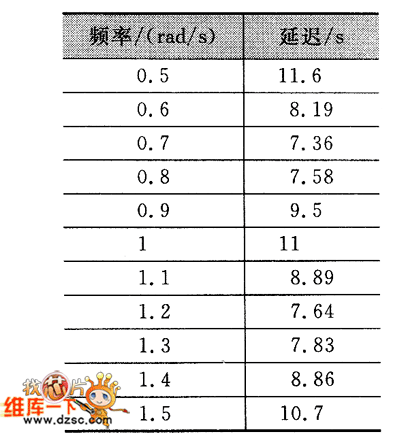

　　表3 均衡后的延迟

　　相应的曲线绘于图（c）。延迟除以（2π×1000），频率轴乘以1000，可将该曲线去归一化，得到图（d）所示的终延迟特性曲线。在整个通带内，时延的差值约为675，tts。

　　均衡器使延迟的变换范围减小到1／2以内。增加两个均衡器补偿在750Hz及1250Hz附近的下凹，可以得到进一步的均衡。
