设计一个并联谐振陷波器

　　要求 设计一个并联调谐电路，其3dB带宽是500 Hz，中心频率为7500Hz。信号源阻抗为零，负载阻抗是1kΩ。求在2500 Hz处相对衰减至少为30dB所需要的电感Q值。

　　电路结果如图1所示。

　　图1衰减和QL/Qbr的关系

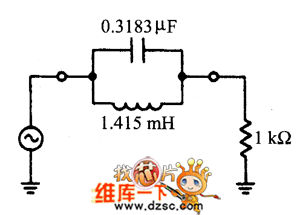

     图2 例6.4中的并联陷波器

　　②在fo处衰减30dB时，所要求的比值QL/Qbr可由图2或式（6.22）决定，近似为30。所以，电感Q值应当超过30倍的Qbr即450，其中Qb=fo/BW3dB。

　　通常希望带阻网络工作在相等的信号源阻抗和负载终端之间，而不是像图1那样的电压源。如果给定信号源和负载阻抗都等于R，那么式（6.23）将变为：

　　当信号源和负载不等时，截止频率为：

　　串联谐振陷波n=1的带阻滤波器也可由图2止频率由下式决定：

　　图2（b）所示的带阻滤波器可用线圈上串联电容形成谐振的方法得到，这里，

　　中心频率是fo，3dB带宽等于fc。电感的串联损耗用电阻woL/QL表示。在谐振时，带阻网络的等效电路如图2（c）所示，而衰减由式（6.26）或图6.1O计算。
