低频信号发生器的使用方法

时间:2008-11-28

  如图1所示为XDI型低频信号发生器的面板图,其工作原理框图如图2所示。XD1型低频信号发生器是由文氏电桥RC振荡器、功率放大器、功放过载保护电路、交流电压表及直流稳压电源等组成。文氏电桥RC振荡器产生的正弦波信号电压,经衰减器I成为仪器的电压输出或功放级的输人信号,进行功率放大后,再经过衰减器Ⅱ送到输出匹配变压器组。为适应不同频率的功率输出,该信号发生器共设有三个输出变压器,即一个低频变压器和两个高频变压器。稳压电源供给各个电路的工作电压和工作电流。交流电压表除用于指示仪器的电压输出或功率输出外,也可单独用于测量外部交流电压。

  图1 XD1型低频信号发生器的面板

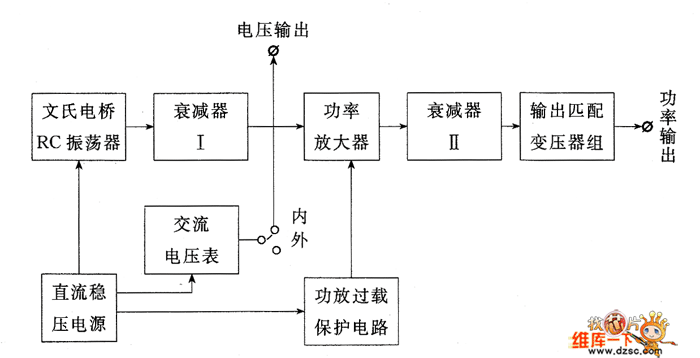

  图2 XD1型低频信号发生器工作原理框图

  具体使用方法如下。

  (1)使用前的准各工作 接通仪器的电源之前,应先检查电源电压是否正常,电源线及电源插头是否完好无损,通电前将输出细调电位器旋至,然后接通电源,打开XD1型低频信号发生器的开关。

  (2)频率的调节 包括频段的选择和频率细调。

  ①频段的选择。根据所需要的频段(即频率范围)可通过按面板上的琴键开关,来选择所需要的频率。例如,需要输出信号的频率为6200Hz,该频率在1~10kHz的频段,故应按下10kHz的按键(从左向右第五个键)。

  ②频率细调。在频段按键的上方,有三个频率细调旋钮,1~10旋钮为整数,0.1~0.9旋钮为位小数,0.01~0.10旋钮为第二位小数。选择频率时,信号频率的前三位有效数字由这三个旋钮来确定。例如,需要信号的频率为3550Hz,则频段选择按下10kHz按键后,应将三个细调旋钮分别旋转到3、0.5、0.05的位置。

  (3)输出电压的调节。XD1型低频信号发生器设有电压输出和功率输出两组端钮,这两组输出共用一个输出衰减旋钮,可做10dB/步的衰减。但需要注意,在同一衰减位置上,电压与功率的衰减分贝数是不相同的,面板上已用不同的颜色区别表示。输出细调是由同一电位器连续调节的,这两个旋钮适当配合便可在输出端上得到所需的信号输出幅度。

  调节时,首先将负载接在电压输出端钮上,然后调节输出衰减旋钮和输出细调旋钮,即可得到所需要的电压幅度信号。输出信号电压的大小可从电压表上读出,然后除以衰减倍数就是实际输出电压值。

  (4)电压级的使用 从电压级可以得到较好的非线性失真系数(<0.1%)、较小的输出电压(200μV)和较好的信噪比。电压级可输出5V电压,其输出阻抗是随输出衰减的分贝数的变化而变化的。为了保持衰减的准确性及输出波形不失真(主要是在0dB时),电压输出端钮上的负载应大于5kΩ以上。

  (5)功率级的使用 使用功率级时应先将功率开关按下,以将功率级输人端的信号接通。

  ①阻抗匹配。功率级共设有50Ω、75Ω、150Ω、600Ω和5kΩ五种额定负载值,如欲得到的功率输出,应使负载阻抗等于这五种数值之一,以达到阻抗匹配。若做不到完全相同,一般也应使实际的负载阻抗值大于所选用的功率级的额定阻抗数值,以减小信号失真。当负载为高阻抗,且要求工作在频率输出频段的两端,即在接近10Hz或几百千赫时,为了输出足够的幅度,应将功放部分内负载按键按下,接通内负载,否则在功放级工作频段的两端,输出幅度会下降。当负载值与面板上负载匹配旋钮所指数值不相符时,步进衰减器指示将产生误差,尤其是0~10dB这一挡。当功率输出衰减放在0dB时,信号发生器内阻比负载值要小。但衰减放在10dB以后的各挡时,内阻与面板上负载匹配旋钮指示的阻抗值相符,可做到负载与信号发生器内阻匹配。

  ②保护电路。刚开机时,过载指示灯亮,经5~6s后熄灭,表示功率级进人工作状态。当输出衰减旋钮开得过大或负载阻抗值过小时,过载指示灯亮,表示过载。此时应减小输出幅度,指示灯过几秒钟后熄灭,自动恢复正常工作。若减小输出幅度后仍过载,则灯闪亮。在高频端,有时因信号幅度过大,指示灯会一直亮,此时应减小信号幅度或减轻负载,使其恢复正常。当保护指示不正常时,需要关机进行检修,以免烧坏功率管。当不使用功率级时,应把功率开关按键复位,以免功率保护电路的动作影响电压级输出。

  ③对称输出。功率级输出可以不接地,当需要这样使用时,只要将功率输出端与接地端的连接片取下即可。

  ④功率输出。功率级在10Hz~700kHz(5kΩ负载时在10~200Hz)范围的输出,符合技术条件的规定。在5~10Hz、700kHz~1MHz(或5kΩ负载在200kHz~1MHz)范围仍有输出,但输出功率减小。功率级输出频率在5Hz以下时,不能输出信号。

  ⑤电压表的使用。当用作外测仪表时,需将电压测量开关拨向外,此时根据被测量电压选择电压表的量程,测量信号从输人电缆上输人。当电压测量开关拨向内时,电压表接在电压输出级细调电位器之后,量程为5V挡。当功率输出衰减旋钮挡位改变时,电压表指示不变,而实际输出电压在改变。这时的实际输出电压值U=电压表指示值U1/电压衰减倍数。此电压表与地无关,因此可测量不接地的输出电压。
