电磁系电压表

　　利用电磁系测量机构还可以制成电压表。

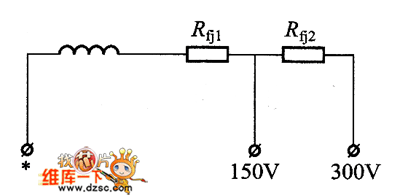

　　　　图1 电磁系电压表的测量线路
　　Rct，Rfj2-附加电阻

　　由于电压表的工作电流小，为了保证有足够大的磁场，电磁系电压表的固定线圈的匝数要比电流表的多得多，而导线都采用细的绝缘导线。与磁电系电压表相同，电磁系电压表的测量线路是采用固定线圈与附加电阻串联的电路，如图1所示。其扩大电压量程的原理与磁电系电压表完全一样。

　　由于电磁系测量机构的灵敏度较低，所以电磁系电压表的附加电阻不能太大，否则会因工作电流太小而得不到足够大的磁场。因此，电磁系电压表的内阻

　　要比磁电系电压表的内阻小得多，在测量时所消耗的功率比磁电系电压表大。

　　对于便携式电压表来说，一般都做成多量程的。多量程电磁系电压表的测量线路一般是将分段绕制的固定线圈的绕组串并联后，再与多个附加电阻串联，改变量程是通过转换开关来实现的。图2.所示的多量程电压表有4个量程，为qrj ～150～300～600V。当在75V量程时，两个绕组并联后与附加电阻凡串联；当为150V量程时，两个绕组串联后与附加电阻R1、氏串联；当为300V量程时，两个绕组串联后与附加电阻R1、R2、R3｜串联；当为600V量程时，两个绕组串联后与附加电阻R；、Rz、R3、R4串联。一般多量程电磁系电压表只有2～4个量程，这是因为电磁系测量机构要同时满足低量程和高量程的要求是很困难的，而且当被测电压高于600V时，出于安全因素的考虑，一般应与电压互感器配合使用。

　　需要注意的是，电磁系电压表、电流表的使用方法基本上与磁电系电压表、电流表相同，只是电磁系电压表、电流表在与被测电路连接时，不需要考虑正、负端钮的连接问题；另外，有些电磁系电压表、电流表可以交直流两用。

　　图2 多量程电磁系电压表测量线路
