以太网控制器接□模块的程序设计

　　1．软件开发流程

　　由于以太网数据帧为1518字节，而单片机PIC 16F877的内存容量只有368字节，因此就要利用以太网接 口控制器RTL8019AS内置的16KB的SRAM，用作接收缓收区，并且单片机PlC16F877仅传输和处理数据报的有用 部分。在接收处理时，不使用中断方式，而采用轮询（Polling）方式，其帧接收流程为图1所示。

图1 帧接收流程图

　　（1）流程说明。

　　帧接收流程完成NIC初始化后，主程序始终等待是否有数据帧到达，当收到数据帧后，判别接收帧的类型 字段，如果是0806h，转入ARP接收处理；如果是0800h就转入IP接收处理。

　　如果是发给自己的ARP请求，则生成ARP应答交链路层装帧后发送，否则丢弃；若经判断数据帧为发给自己 的P数据报，则将IP数据报交IP协议处理。

　　在IP协议处理中要对ICMP和rap报文进行区分，交各自的协议处理。当rap或ICMP协议有数据需要发送时， 则通知P层，IP协议将待发数据进行封装，然后交给链路层装帧发送。对其他数据报没有必要应答，仍然继 续轮询。

　　以太网接口控制器RTL8019AS的接收缓冲区大约有14KB，但实际上，数据是以256字节为上限（作为一帧） 写入的，假设1页中写入1帧（256字节），的缓冲容量为58个帧。一旦发生缓冲区溢出，程序将对以太 网接口控制器RTL8019AS重置，这期间接收的数据帧将全部废弃扔掉。一旦发生溢出，使用上层协议的超时等来保证其可靠性。

　　（2）初始化过程。

　　①从内置E2PROM中将必要的数据拷贝至RAM中。在Remote LO画面中，即使改变IP Address或Port号，如果不进行重置，其变更值不会生效。

　　②如果液晶显示器的端口号不是0的话，将对液晶显示器进行初始化。该过程大概需要数十毫秒的时间。

　　③对RTL8019AS的RSTDRV端进行RESET，大概需要数毫秒完成该动作。这期间，

　　RTL8019AS读取93C46的CONFIG1ˉCONFIG4。

　　④PIC经8019AS从93C46中读MAC地址。

　　⑤将MAC地址写入8019AS内的寄存器中，8019AS的初始化完毕。

　　⑥检查JP2，转入普通模式或辅助程序模式。

　　⑦在普通模式的初，判别是否有取P地址（IP＝0.0.0.0）的必要，如果必要，在DHCP服务器中，使用广播通信方式将DHCP协议中的DISCOVER信息送出。

　　上述处理完后，进入帧接收处理状态。

　　初始化过程如图2～图7所示。


        图2 将必要的数据拷贝到RAM　           　       图3 将8019重置，读CONFIG寄存器　                        　图4 取MAC地址


           图5 将MAC地址写入PAR寄存器   　　                         图6 检查动作方式　                               　图7 如果是DHCP的话，发出DISCOVER

　　（3）协议处理程序。

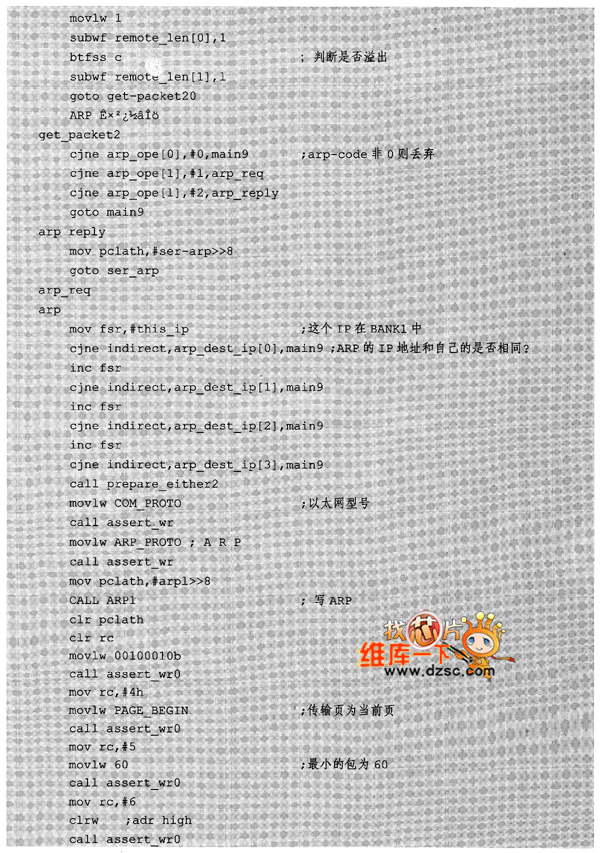

　　①ARP协议处理。
