智能卡的EEPROM操作

　　在数据能被写人EEPROM之前，EEPROM受影响的部分的内容应首先被擦去，这依赖于要写人的数据的内容，对某些智能卡微控制器，擦除页面的大小可能不同于写人页面的大小，这一点在下列公式中已有所考虑。

　　首先要确定哪个页面应被擦去，需要知道该页的现有内容和新数据的内容。对于保守估计总是应假定要写人之页必须首先被擦除。

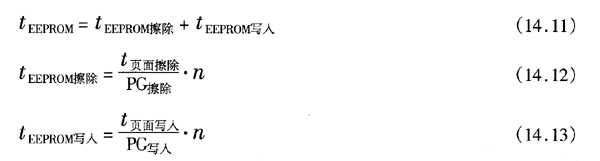

　　这里需要对EEPROM写入和擦除操作的持续期做一个小小的注释，现今普遍使用的智能卡微控制器没有内部时间基准，只有操作系统的时间基准，它是外部施加的时钟信号。例如，如果微控制器规定的时钟频率为5MHz，贝刂所有EEPROM的写程序将按此频率设计。这就是说，如果实用时钟频率较值低，则EEPROM的写人时间将成比例延长。为了计算，使用比例因子来把这点考虑在内。然而，这些都取决于时钟频率，它随微控制器的类型而改变，它也是智能卡操作系统的一个参数（这种影响在此处未能考虑在内）。在未来，它无论如何将不再是有影响的因素，因为的微控制器已有了内部的时间基准并可按固定的时间安排进行EEPROM操作，而和外加的时钟频率无关。公式（14.11）至（14.13）中的变量都在表1中定义和说明。

　　表1  关于EEPROM操作的公式（14.11）～（14.13）中的变量的定义和说明
