2.4L直列四缸发动机采用热膜式空气流量传感器来测定进气系统空气流量的变化，ECM依据空气流量的变化，按14.7∶1空燃比严格控制喷油量。空气流量传感器与ECM的连接电路如图1所示。在电路中，ECM输入5V电源电压，根据空气流量的变化，传感器产生信号电压变化。怠速，输出信号电压为0.5V，发动机转速在200r／min时为1. 0V。
2.7L V6发动机也采用热膜式空气流量传感器，检测信号电压值如表所示，该传感器与ECM连接电路如图2所示。

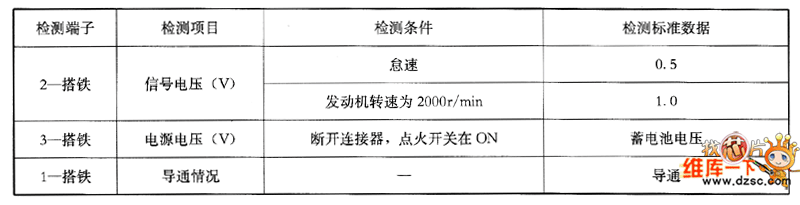

表 2.7L V6发动机空气流量传感器检测数据
图1 2.4L V6发动机空气流量传感器与ECM连接电路
图2 2.7L V6发动机空气流量传感器与ECM连接电路
