故障现象：上海通用别克轿车，按下操纵开关，门窗有时能升降，有时不能升降。
故障诊断与排除：该车电动门窗电路图如图1所示，驾驶员侧主控开关组件由驾驶员控制，右后、左后、右前门窗开关由乘客控制。根据上述故障现象，检查发现门窗玻璃托架在车门框架内垂直升降时，把连接右后门窗开关一根火线外皮磨破，车辆行驶时，磨破的导线时雨搭铁，造成按下操纵开关时，门窗有时不能升降，有时却又能升降。

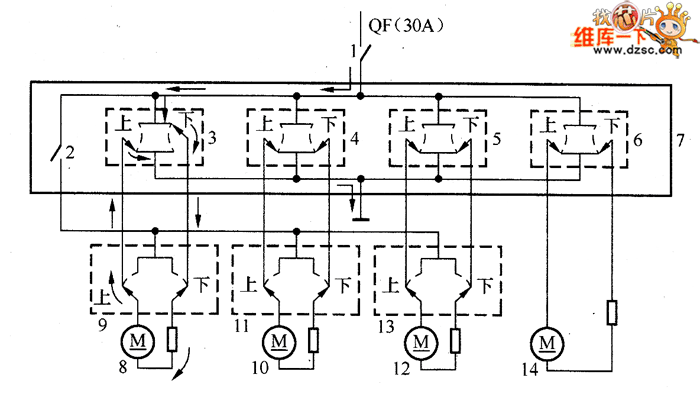

图1 通用别克轿车电动门窗电路原理图
图2为右后门窗下降电流方向，图3为右后门窗上升电流方向。其余门窗的升降原理都一样。
图2 右后门窗下降电流方向
图3 右后门窗上升电流方向
当安全开关断开时，乘客就不能操纵右后、左后、右前门窗的升降。
当连接右后门窗开关的火线外皮因玻璃托架升降而被磨破后，一旦导线搭铁，因电路断路器断开，电路无电，所有门窗将不能升降；而当车辆行驶因颠簸磨破的导线不搭铁时，门窗又能升降。
将被磨破的导线处理后试车，故障排除。
