规范型开关单元及其平均电路模型

　　规范型的开关单元是由三端PWM开关和滤波元件L、C组成的三端网络，如图1（a）所示。用单刀双投开关代替图1（a）中的开关管V和二极管D，即为三端PWM开关的另外一种画法，如图12－18（b）所示。图中未画出L、C。下面为了简便起见，只讨论图12－18（b）所示的结构。

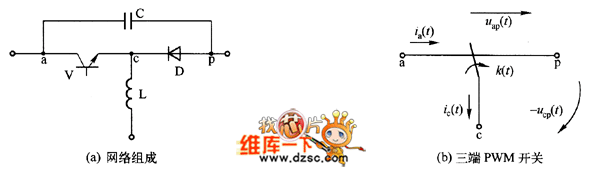

　　图1  规范型开关单元

　　与式（12-39）、式（12-40）类似，图1（b）所示三端PWM开关满足以下的关系：

　　对此两式取平均值，d∈［0，1］，得到和式（12-41）、式（12－42）相同的端电流、端口电压的平均变量关系，

　　因此，图1（b）同样可以用受控源和理想变压器两种平均电路模型表示，如图2(a)、(b)所示。

　　图2 规范型开关单元中三端PWM开关的平均电路模型
