利用通用变频器可选用的外置单元，可扩充它的使用功能，从而满足各种不同场合下的技术要求和生产需要。本文以日本三菱变频器的外置单元控制电路装置FR系列操作箱、设定箱为例说明各种外置单元的用途。该原理可适用所有其他品牌的变频器。
（1）前置放大器箱（FR—FA） 它可以作电流／电压信号变换或进行运算放大，由联动设定操作箱（FR—AL）输出给变频器进行联动控制。其外部接线见图1。

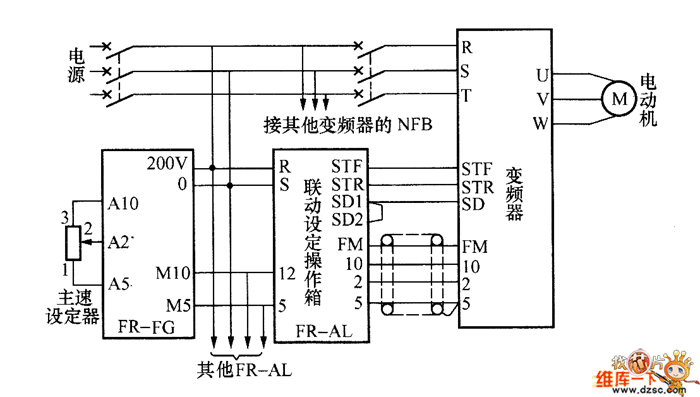

（2）主速设定器（FR—PG）并配联动设定操作箱（FR一AL） 它可实现多台电动机保持速度的同步，也适用同时加速、减速的场合，如各种传动辊链、带式输送链等。使用后能很方便地改变主速度的调节，并保持其他电动机处于相同的转速。其外部接线见图2。
（3）比率设定箱（FR－FH） 当多达5台的变频器输出需要与主控速度保持不同的比率时，可通过比率设定箱进行设定。例如，生产流水线物料输送中各工段间有速差的要求，而主速也要可变时，可选比率设定箱这个方案。其外部接线见图3。
（4）遥控设定箱（FR—FK） 当变频器不能就地操作或因环境条件、环保条件限制无法就地操作或实现中央集中控制时，都需要用遥控操作。其外部接线见图4。
（5）跟踪设定箱（FR—FP） 当一台电动机需要跟踪另一台电动机的转速控制时，可通过测速机并配上FR—FP箱来实现正、反双向调速的跟踪控制。其外部接线见图5（交流测速机和直接测速机不能同时使用）。
（6）联动设定操作箱（FR—AL） 当利用外来运转信号对变频器实现联动速度控制时，即可采用这个控制方案。其外部接线见图6。
（7）三速设定箱（ER—AT） 当一台电动机在运行过程中一定时间段内需有不同的速度时，如抛光、混合、搅拌、研磨、甩干、离心、脱水、清洗等设备往往会有多段速度的要求，可选用这个方案。其外部接线见图7。

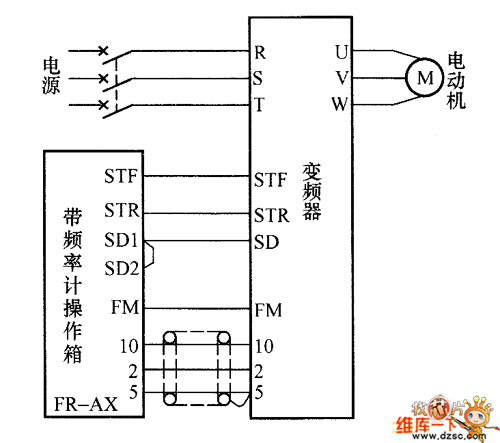

（8）带频率计操作箱（FR—AX） 利用操作箱所带的频率计和频率设定电位器对变频器进行手动控制，并可实现正、反向速度和自起动控制。其外部接线见图8。
利用标准的附加外置单元电路装置后，使变频器不但拓展了功能而且在实际使用时更显方便。对于自动正、反转运行，变频器异常时自动切换到工频电源运行，工频电源自动切换到变频器运行，瞬停再起动运行等运行方式，一般都可利用变频器的相关接口，并配合自行设计适当的外部控制电路后实现，在此就不一一例举了。
