电动机的绝缘等级及允许温升

　　电动机的导线及槽内都要用绝缘材料，槽内所采用的绝缘材料有纸、布、绸、玻璃纤维、石棉、云母等，导线绝缘也有绝缘漆、树脂漆、环氧漆、纱包、丝包、漆包等方式，按电动机的功率大小、使用环境条件、环境温度等因素而定，具体分六级，见表1。

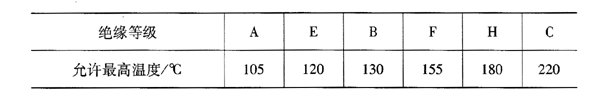

　　表1  电动机的绝缘等级及允许温升

　　对中小功率的电动机，绕组内（即槽内）不埋温度测量元件，所以无法得知较真实的温度值，只能从电动机外壳的温度高低来判别，这比槽内的温度要低20～30℃，日常判别电动机的温度也只能如此，具体可用棒形酒精温度计或水银温度计、表面电子测温仪、红外辐射测量仪。允许温升的计算方法为

　　允许温升＝允许温度－内外温差－环境温度

　　例如，用A级绝缘材料时

　　允许温升＝［105-（20～30）-35］℃＝（40～50）℃

　　这时外壳测得的温度应是［（40～50）+35］℃＝（75～85）℃

　　电动机的温升高低与电动机的负载大小、环境温度高低、通风量的大小、实际转速高低（尤其是变频调速f＜50Hz运行时要注意）和电动机的质量好坏有直接关系，但不能超过允许温度，否则会加速绝缘材料的老化，甚至冒烟、烧毁。所以在电动机运行中要经常测量，观察电动机的外壳温度的变化，切不可马虎大意。
