变频器的外特性

　　变频器的外特性（见图1）变频器的外特性是讨论变频器的输出电压与频率之间的关系，即U＝F（f）曲线，这里U是输出电压，f是输出频率，F是函数，一般是线性关系，常用的有：

　　1）U＝400V， f＝60Hz，U／f=400／60＝6.67；

　　2）U＝380V， f＝50Hz，U／f＝380／50＝7.6；

　　3）U＝380V， f＝60Hz，U／f＝380／60＝6.3。

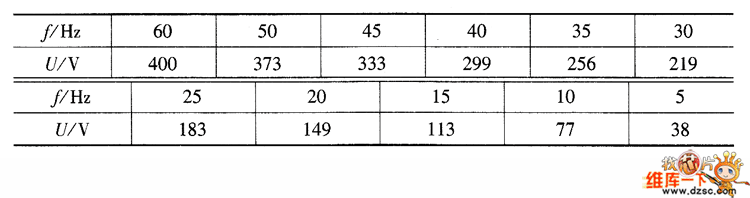

　　表1所示为输出电压与频率的实测值，供参考。

　　为了配合不同负载，根据低频补偿的使用要求，U／f曲线可人为设定选用，以更好地发挥变频器的使用功效（见图2）。
