当输人电压为48 V、输出电压仅为1～2 V时，可以用有隔离变压器的转换器电路，如半桥电路如图1所示，或推挽式电路等；变压器的次级可以采用同步整流倍流电路，或变压器次级带中心抽头的全波同步整流电路。

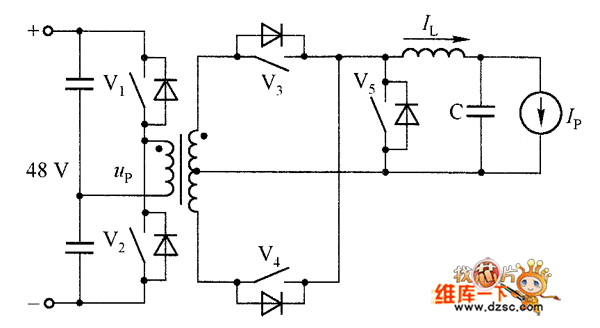

图1 48 V输人的SR一半桥转换器电路
高电压输人VRM的优点如下：
（1）由于主电路中有变压器，所以调整变压器的变压比，就可以调节占空比，从而使VRM工作于占空比。
（2）当功率一定时，输人电压高，则输入电流小，降低了系统的电流应力，减少了损耗。
（3）容易使输出滤波参数优化配置，容易提高VRM的效率。
（4）输入电压高，可以降低输人端电容。
但变压器使其动态响应性能比非隔离VRM差。
设计举例：给定输人电压为48 V（1±10％），输出电压为1.4 V（1±10％），输出电流为0～15 A，输出电压纹波为5％，设计采用有源钳位正激式转换器，其电路如图1所示。变压器的电压变比为14∶1，开关频率为100 kHz，总电感为400 nH，次级采用同步整流倍流电路，用平面变压器和电感集成为平面磁元件，VRM样机的实例效率为86％～92％（负载在30～75 A范围内变化）。
图2 有源钳位正激式转换器和同步整流倍流电路
