图1所示为一个DOM Boost PFC转换器和反激转换器组合而成的两级转换器，通过储能用的大容量电容％并联耦合，分别由PWM开关S1、S2控制。Boost转换器工作在DCM模式，具有功率因数校正的功能，开关的控制只是用来调节输出电压。
可以将Boost PFC转换器和反激式转换器集成为单级，以省去反激式转换器中的开关S2，将变压器初级电路稍加改变。例如，把储能电容CB改成串接，把开关S1置于二极管D1之后，并改变变压器初级绕组的极性等，就形成了单级BIFRED转换器。其主电路如
图2所示。功率因数校正与输出电压调节两部分共用一个开关管S1。
图1 DCM Boost PFC转换器和反激式转换器组合而成的两级转换器

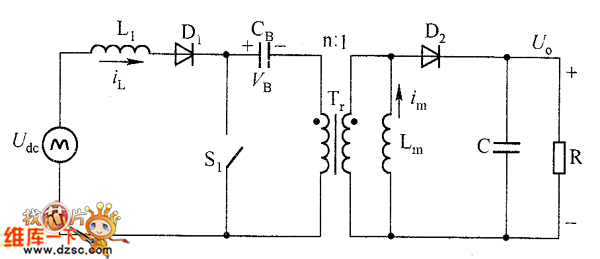

图2 BIFRED转换器主电路
BIFRED转换器虽然是单级，但分析时可以分别考虑PFC转换器和负载转换器的功能。
（1）PFC转换器。DCM升压转换器由输人电感L1、二极管D1、开关管S1，储能电容CB组成PFC转换器,储能电容CB是一个关键元件，它既是DCM Boost转换器的输出滤波电容，也是CCM反激式转换器的输入电压源。
（2）负载转换器。由变压器Tr、开关管S1、输出滤波电容C、输出二极管D2组成负载转换器，即工作于CCM模式的DC／DC反激式转换器。反激转换器中Tr既是隔离变压器，也起电感的作用，变比为n∶1，假设等效励磁电感Lm并联于次级绕组，则LM中的电流即为励磁电流im。
