EDA的状态机图

时间：2008-10-11

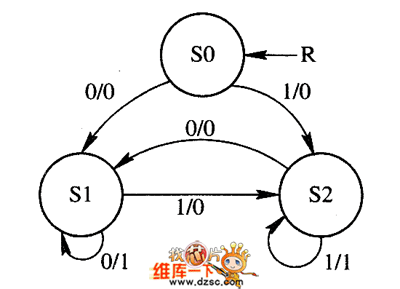

　　状态机是一类很重要的时序电路，是许多数字电路的部件。状态机图是指用图形的方式来表示一个设计实体的各种工作状态、内部各工作状态转换的条件以及各工作状态对应的输出信号序列。如图是一个状态机图的示例。

状态机图

　　如图状态机图
　　
